ในระหว่างการอัดขึ้นรูปฉนวนและชั้นแจ็คเก็ต การรักษาผนังโพลีเมอร์ให้อยู่ตรงกลางรอบตัวนำหรือแกนสายเคเบิลถือเป็นหนึ่งในงานด้านคุณภาพที่สำคัญที่สุดในสายการผลิต เมื่อกำแพงเคลื่อนออกไป-ตรงกลาง ด้านหนึ่งจะบางกว่าอีกด้าน ด้านที่บางนั้นกลายเป็นจุดอ่อนสำหรับประสิทธิภาพทางไฟฟ้าและการป้องกันทางกล ในขณะที่ด้านที่หนาจะสิ้นเปลืองวัสดุในทุกเมตรที่ผลิต ความสามารถในการแก้ไขความเยื้องศูนย์ได้อย่างรวดเร็ว และรักษาให้อยู่ในเกณฑ์ที่ยอมรับได้ตลอดการทำงาน ส่งผลโดยตรงต่อทั้งคุณภาพและราคาของผลิตภัณฑ์

คู่มือนี้จะอธิบายว่าความเยื้องศูนย์กลางของการอัดขึ้นรูปคืออะไร เหตุใดจึงมีความสำคัญ วิธีปรับเปลี่ยนบนแม่พิมพ์แบบเดิม และตำแหน่งที่-เครื่องมือตั้งศูนย์กลางและในตัว-คงที่พอดี หากคุณต้องการคำอธิบายหัวข้อที่กว้างขึ้น เราก็จะอธิบายไว้ในคู่มือการปรับความเยื้องศูนย์ของใยแก้วนำแสง.

ความเยื้องศูนย์ในการอัดขึ้นรูปสายเคเบิลคืออะไร?

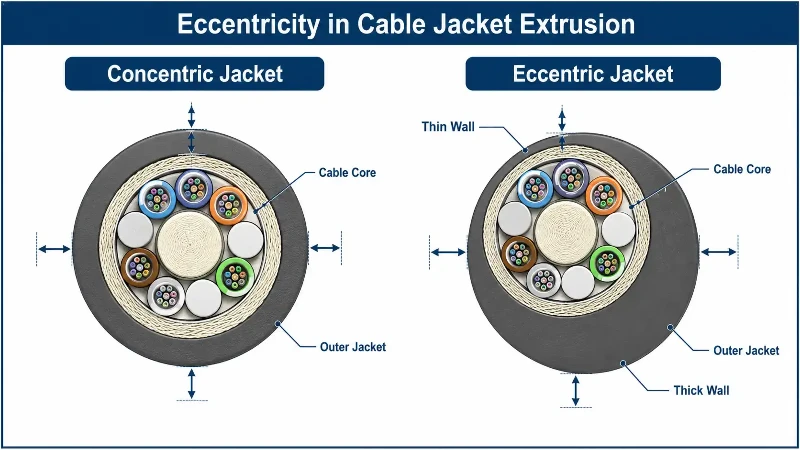

ความเยื้องศูนย์กลางคือการชดเชยระหว่างศูนย์กลางของตัวนำ (หรือแกนสายเคเบิล) และศูนย์กลางของชั้นที่อัดขึ้นรูปรอบๆ ในสายเคเบิลที่มีศูนย์กลางร่วมกันอย่างสมบูรณ์ ความหนาของผนังจะเท่ากันตลอดเส้นรอบวง เมื่อแกนกลางหลุดออก-ตรงกลางด้านในแม่พิมพ์ ผนังด้านหนึ่งจะบางลงและด้านตรงข้ามจะหนาขึ้น

ความเยื้องศูนย์กลางมักแสดงเป็นความแตกต่างระหว่างความหนาของผนังสูงสุดและต่ำสุด หรือเป็นเปอร์เซ็นต์ที่สัมพันธ์กับผนังที่ระบุ ในพื้นที่โรงงาน ผู้ปฏิบัติงานจะตรวจสอบโดยการตัดตัวอย่างวงแหวนจากสายเคเบิลที่อัดออกมา หั่นให้สะอาด และวัดผนังหลายจุดรอบๆ เส้นรอบวง (โดยทั่วไปคือด้านบน ด้านล่าง ด้านซ้าย และด้านขวา) ด้วยกล้องจุลทรรศน์สำหรับการวัด เครื่องฉายโปรไฟล์ หรือเครื่องวัดความหนา วิธีการทดสอบระหว่างประเทศเช่นซีรี่ส์ IEC 60811 สำหรับการวัดขนาดโดยรวมและความหนาของผนังที่ไม่ใช่โลหะ-อธิบายว่าการวัดเหล่านี้ควรทำอย่างไรเพื่อให้ผลลัพธ์สามารถเปรียบเทียบได้ระหว่างผู้ปฏิบัติงานและห้องปฏิบัติการ

เหตุใดการควบคุมความเยื้องศูนย์จึงมีความสำคัญ

การวางศูนย์กลางที่ไม่ดีไม่ได้เป็นเพียงปัญหาด้านความสวยงามเท่านั้น ซึ่งมีผลกระทบที่ตามมาในด้านประสิทธิภาพ ต้นทุน และการยอมรับของลูกค้า:

• การป้องกันไฟฟ้าและแสงจุดที่บางที่สุดของผนังทำให้เกิดระยะขอบในการป้องกันที่แท้จริง สายเคเบิลที่วัดค่าได้ดีโดยเฉลี่ยยังคงอาจเสียหายได้ในบริเวณที่มีผนังบาง
• ความทนทานทางกลผนังแจ็คเก็ตบางมีความเสี่ยงต่อการเสียดสี การกระแทก และการแตกร้าวระหว่างการติดตั้งและตลอดอายุการใช้งานของสายเคเบิล
• ค่าวัสดุ.เพื่อให้ด้านบางอยู่เหนือค่าต่ำสุด ผู้ปฏิบัติงานมักจะดันความหนาของผนังโดยเฉลี่ยให้สูงขึ้น โพลีเมอร์พิเศษนั้นถูกกระจายไปตลอดความยาวของการวิ่ง ดังนั้นความเยื้องศูนย์กลางเล็กน้อยจึงแปลเป็นวัสดุที่ใช้จ่ายเกินอย่างต่อเนื่องและมั่นคง
• ความสอดคล้องและการยอมรับเป็นกลุ่มความหนาของผนังและความแปรผันเป็นรายการมาตรฐานในการตรวจสอบที่เข้ามา สายเคเบิลที่หลุดออกจากพิกัดความเผื่อนำไปสู่ม้วนที่ถูกปฏิเสธและการทำงานซ้ำ

วิธีการปรับความเยื้องศูนย์ในแม่พิมพ์อัดขึ้นรูปแบบดั้งเดิม

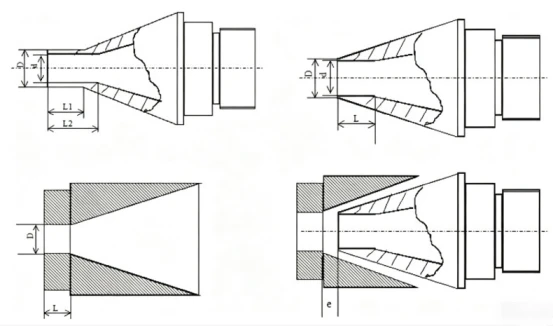

แม่พิมพ์แบบดั้งเดิมจะใช้ทิป (ท่อแกน) และดายแยกกัน โดยมีสลักเกลียวที่อยู่ตรงกลางรอบหัวดายเพื่อให้ผู้ปฏิบัติงานสามารถเลื่อนดายโดยสัมพันธ์กับส่วนปลายได้ การปรับโบลต์เหล่านี้เป็นวิธีที่ทำให้ผนังกลับมามีศูนย์กลางอีกครั้ง วิธีการด้านล่างเป็นวิธีทั่วไปที่ใช้ในทางปฏิบัติ ในร้านค้าส่วนใหญ่จะผสมกันแทนที่จะใช้แยกกัน

1. การมองเห็นตรงกลาง (ไม่มีโหลด)

ก่อนที่จะป้อนวัสดุ ผู้ปฏิบัติงานจะมองลงไปที่เครื่องมือและปรับแม่พิมพ์เพื่อให้ช่องว่างวงแหวนระหว่างส่วนปลายและแม่พิมพ์ดูเท่ากันตลอดทาง จากนั้นจึงขันโบลต์ตรงกลางให้แน่น

เมื่อใดควรใช้:เป็นขั้นตอนการตั้งค่าเบื้องต้นแบบคร่าวๆ ก่อนการวิ่งทุกครั้ง
ข้อจำกัด:มันจัดตำแหน่งเครื่องมือว่างเท่านั้น ไม่ได้คำนึงถึงว่าของเหลวไหลออกมาอย่างไรเมื่อการผลิตเริ่มต้น ดังนั้นจึงจำเป็นต้องได้รับการยืนยันภายใต้ปริมาณงานเสมอ

2. การจัดกึ่งกลางระหว่างการอัดขึ้นรูป

เมื่อโพลีเมอร์หลอมเหลวและไหลเต็มที่ ผู้ปฏิบัติงานจะปรับสลักเกลียวตั้งศูนย์ในขณะที่วัสดุทำงาน เก็บตัวอย่างวงแหวนเป็นระยะ ตรวจสอบความหนาของผนังรอบเส้นรอบวง และทำการปรับอย่างต่อเนื่องจนกว่าจะสม่ำเสมอ เพราะพฤติกรรมการละลายขึ้นอยู่กับอย่างมากอุณหภูมิการอัดขึ้นรูปและความเสถียรของการไหลของของเหลวขั้นตอนนี้ควรทำหลังจากกระบวนการถึงสถานะความร้อนคงที่เท่านั้น

เมื่อใดควรใช้:วิธีการปรับแบบละเอียดหลัก-สำหรับฉนวนและแจ็คเก็ตส่วนใหญ่
ข้อจำกัด:มีความล่าช้าระหว่างการปรับและตัวอย่างที่แสดงผล ดังนั้นจึงต้องใช้ความอดทนและการเคลื่อนไหวทีละน้อย

3. การจัดกึ่งกลางด้วยแกนเคเบิล (ใน-การจัดกึ่งกลางเส้น)

เหมาะกับสายเคเบิลขนาดเล็ก- แกนจะถูกร้อยเกลียวผ่านส่วนปลายและติดกับสายดึง วัสดุจะถูกป้อน และเมื่อการไหลของของเหลวทำให้เสถียร การอัดขึ้นรูปและ-ความเร็วในการลากจะถูกตั้งค่า ดำเนินการตามความยาวสั้นๆ ตรวจสอบเส้นผ่านศูนย์กลางภายนอกตามข้อกำหนด จากนั้นจึงหยุดสายการผลิตและเก็บตัวอย่าง ทำซ้ำจนกระทั่งผนังสม่ำเสมอ

เมื่อใดควรใช้:ผลิตภัณฑ์ที่มีเส้นผ่านศูนย์กลางเล็ก-ซึ่งตำแหน่งแกนกลางมีอิทธิพลอย่างมากต่อการวางศูนย์กลาง
ข้อจำกัด:หากแกนขูดส่วนปลายหรือถูกดึงเข้าไปภายใต้แรงตึงด้านข้าง ความเยื้องศูนย์จะกลับมาแม้ในเครื่องมือที่อยู่ตรงกลาง- ดังนั้นเส้นทางแกนกลาง-และการควบคุมความตึงจึงมีความสำคัญพอๆ กับสลักเกลียว

4. แสง-ช่วยจัดกึ่งกลาง

ใช้สำหรับแจ็คเก็ตใส แสงส่องผ่านผนังเพื่อให้ผู้ปฏิบัติงานมองเห็นพื้นที่หนาและบางได้โดยตรง และปรับสลักเกลียวจนผนังมองจากทุกด้าน

เมื่อใดควรใช้:สารประกอบใสหรือโปร่งแสงซึ่งสามารถอ่านผนังได้ด้วยตาเปล่า
ข้อจำกัด:ไม่สามารถใช้ได้กับวัสดุทึบแสง เช่น PE สีดำหรือสารประกอบฮาโลเจนที่มี-ศูนย์ควัน-ต่ำจำนวนมาก และเป็นสิ่งช่วยในการมองเห็นแทนที่จะใช้ทดแทนตัวอย่างที่วัดได้

5. การวางศูนย์กลางด้วยการสัมผัส (ตามประสบการณ์-)

การตรวจสอบเชิงประจักษ์โดยผู้ปฏิบัติงานที่มีประสบการณ์สัมผัสความหนาของผนังของชั้นที่อัดขึ้นรูปด้วยมือ และดันแม่พิมพ์ตามนั้น

เมื่อใดควรใช้:เป็นการตัดสินเพิ่มเติมอย่างรวดเร็วระหว่างการทดลองวิ่งความเร็วต่ำ- โดยอยู่ในมือของผู้ปฏิบัติงานที่มีทักษะ
ข้อจำกัด:มันเกี่ยวข้องกับการทำงานใกล้กับเครื่องมือและวัสดุที่มีความร้อน ดังนั้นจึงมีความเสี่ยงที่จะเกิดไฟไหม้ และควรปฏิบัติตามขั้นตอนความปลอดภัยของสายการผลิต นี่เป็นแนวทางคร่าวๆ เท่านั้น และจะต้องไม่แทนที่การยืนยันความหนาของผนังที่วัดได้-ก่อนที่จะยอมรับการรัน

ข้อผิดพลาดทั่วไปของวิธีการทั้งหมดนี้คือการไล่ตามการอ่านตัวอย่างเดียว Melt Flow ต้องใช้เวลาสักครู่เพื่อสงบหลังจากการปรับเปลี่ยนแต่ละครั้ง และการขยับโบลต์หลายตัวพร้อมกันทำให้ยากต่อการบอกได้ว่าการเปลี่ยนแปลงใดส่งผลต่ออะไร การเคลื่อนไหวทีละน้อยพร้อมตัวอย่างใหม่หลังจากแต่ละครั้งจะช้ากว่าแต่เชื่อถือได้มากกว่ามาก

ดายตรงกลาง- (หนึ่ง- ชิ้น): ลดเวลาในการติดตั้ง

ในแม่พิมพ์ที่อยู่ตรงกลาง- ปลายและแม่พิมพ์จะรวมกันเป็นชิ้นเดียว บางครั้งเรียกว่าแม่พิมพ์แบบรวม เนื่องจากทั้งสองซีกยึดติดกัน จึงไม่มีโบลท์ตรงกลางให้ปรับ โดยทั่วไปจะใช้วิธีเชื่อมสามวิธี: เชื่อม เกลียว และปักหมุด

รอยเชื่อมโดยทั่วไปถือว่ามีความน่าเชื่อถือมากที่สุดในสามข้อ เนื่องจากการเชื่อมอย่างต่อเนื่องจะยึดส่วนปลายและดายที่มีศูนย์กลางซึ่งกันและกันโดยไม่มีระยะห่างที่สามารถเลื่อนได้ และไม่มีส่วนเชื่อมต่อแบบเกลียวที่สามารถคลายได้ภายใต้การหมุนเวียนด้วยความร้อน ความเสถียรนั้นคือสิ่งที่ดายตรงกลาง-คงที่ได้รับการออกแบบมาเพื่อส่งมอบ

การขจัดขั้นตอนการปรับเปลี่ยนมีประโยชน์ในทางปฏิบัติสองประการ โดยจะขจัดวัสดุการทดลอง-และ-ข้อผิดพลาดที่แม่พิมพ์แบบเดิมทิ้งระหว่างการตั้งศูนย์กลาง และลดทั้งเวลาการเปลี่ยนแม่พิมพ์และการตั้งค่า ดังนั้นสายการผลิตจึงใช้เวลามากขึ้นในการผลิต-สายเคเบิลข้อมูลจำเพาะ ข้อเสีย-คือความร่วมศูนย์ถูกสร้างขึ้นในขั้นตอนการใช้เครื่องมือ จึงไม่สามารถแก้ไขได้ในเครื่องจักร ยังคงจำเป็นต้องมีการดูแลเพื่อให้ตัวนำหรือแกนกลางวิ่งผ่านกึ่งกลางของปลาย หากแกนขูดผนังส่วนปลายหรือเข้าไปใต้โหลดด้านข้าง แจ็คเก็ตยังคงออกมาผิดปกติได้

แก้ไข-ศูนย์กลางและตนเอง-ครอสเฮดที่อยู่ตรงกลาง: ประโยชน์และข้อจำกัด

ครอสเฮดแบบตั้งศูนย์-คงที่ (ตั้งศูนย์กลางเอง- ปรับ-ฟรี) ใช้หลักการเดียวกันนี้กับหัวอัดรีดแบบครอสเฮด: เมื่อติดตั้งส่วนปลายและแม่พิมพ์แล้ว การผลิตสามารถเริ่มต้นได้โดยไม่ต้องทำกิจวัตรตั้งศูนย์กลาง ประโยชน์ที่ได้รับคือการตั้งค่าที่รวดเร็ว ทำซ้ำได้ และความเข้มข้นที่สม่ำเสมอจากรอกหนึ่งไปยังอีกรอกหนึ่ง

ข้อจำกัดคือต้นทุนและความแม่นยำ เนื่องจากความร่วมศูนย์ขึ้นอยู่กับความแม่นยำของการตัดเฉือนและจับคู่ครอสเฮดและเครื่องมือ พิกัดความเผื่อจึงเข้มงวดและเครื่องมือมีราคาแพงกว่า ครอสเฮดแบบปรับได้ยังคงพบเห็นได้ทั่วไปมากกว่า เนื่องจากจะประหยัดต้นทุนเครื่องมือมากกว่า แต่จะทำให้ผู้ปฏิบัติงานกลับไปใช้วิธีตั้งศูนย์แบบแมนนวลที่อธิบายไว้ข้างต้น

ดายแบบดั้งเดิมเทียบกับดายตายตัว-ดายตัวกลางเทียบกับตัวเอง-ครอสเฮดที่อยู่ตรงกลาง

เมื่อใดที่ผู้ผลิตควรใช้-เครื่องมือตั้งศูนย์ด้วยตนเอง

เครื่องมือตั้งศูนย์-และตั้งศูนย์กลางแบบตายตัว-ด้วยตนเองจะให้ผลดีเมื่อมีการเรียกใช้ข้อกำหนดเดียวกันซ้ำๆ และเวลาการตั้งค่าและเศษซากเป็นต้นทุนหลัก การผลิตแจ็คเก็ตหรือข้อมูลจำเพาะของฉนวนที่เสถียรและยาวนานในปริมาณมากคือจุดที่การตั้งค่าฟรี-รวดเร็วและศูนย์กลางที่สม่ำเสมอนั้นมีค่ามากที่สุด และที่ซึ่งต้นทุนเครื่องมือที่สูงขึ้นจะกระจายไปตามความยาวที่เพียงพอเพื่อให้คุ้มค่า

แม่พิมพ์แบบปรับได้แบบดั้งเดิมยังคงเหมาะสมกว่าเมื่อส่วนผสมของผลิตภัณฑ์เปลี่ยนแปลงบ่อยครั้ง โดยที่เส้นผ่านศูนย์กลางและข้อกำหนดเฉพาะของผนังแตกต่างกัน หรือในกรณีที่ความยืดหยุ่นในการ-ตั้งศูนย์กลางบนเครื่องจักรนั้นมีประโยชน์มากกว่าการตั้งค่าที่เร็วที่สุดที่เป็นไปได้ ทั้งสองแนวทางไม่ใช่คู่แข่งมากนักในฐานะเครื่องมือสำหรับรูปแบบการผลิตที่แตกต่างกัน และโรงงานหลายแห่งก็ดำเนินการทั้งสองอย่าง

การควบคุมความเยื้องศูนย์ช่วยปรับปรุงคุณภาพสายเคเบิลไฟเบอร์ออปติกได้อย่างไร

สำหรับผู้ซื้อสายเคเบิลใยแก้วนำแสง ความเยื้องศูนย์กลางของการอัดขึ้นรูปไม่ได้เป็นเพียงรายละเอียดการผลิตเท่านั้น โดยส่งผลต่อความสม่ำเสมอของแจ็คเก็ต การป้องกันทางกล-ในระยะยาว และความสม่ำเสมอของแบทช์-ถึง- ซึ่งเป็นคุณสมบัติเดียวกับที่กำหนดว่าสายเคเบิลจะคงอยู่ต่อไปได้อย่างไรในการติดตั้งและหลายปีในภาคสนาม ความสามารถของซัพพลายเออร์ในการยึดศูนย์กลางที่แน่นหนาเป็นตัวบ่งชี้โดยตรงของการควบคุมกระบวนการ

ในตัวของเราเองการผลิตสายเคเบิลใยแก้วนำแสงกระบวนการ ความเยื้องศูนย์ได้รับการจัดการผ่านการผสมผสานระหว่างสภาวะการอัดขึ้นรูปที่เสถียร การตรวจสอบเส้นผ่านศูนย์กลางภายนอกใน-เส้น- และการวัดความหนานอก-ผนังเส้น-บนตัวอย่างวงแหวนในครั้งแรก-การอนุมัติบทความและตามช่วงเวลาการตรวจสอบที่กำหนดระหว่างการทำงาน สารประกอบของแจ็คเก็ตมีพฤติกรรมแตกต่างออกไปในระหว่างการตั้งศูนย์กลาง วัสดุ PE สีดำ และ LSZH โปร่งใส แต่ละชนิดอ่านค่าได้แตกต่างกันภายใต้แสงและด้วยตา ซึ่งเป็นเหตุผลหนึ่งที่เราเลือกวัสดุเปลือกเช่น PE, LSZH และ PVCเหมาะสมกับทั้งแอปพลิเคชันและวิธีการจัดกึ่งกลาง จากนั้นสายเคเบิลที่เสร็จแล้วจะได้รับการตรวจสอบตามข้อกำหนดด้านมิติและทางกลซึ่งเป็นส่วนหนึ่งของการทดสอบสายเคเบิลใยแก้วนำแสง.

คำถามที่พบบ่อย

ฉันจะตรวจสอบได้อย่างไรว่าปลอกหุ้มสายเคเบิลมีความเยื้องศูนย์หรือไม่

ตัดตัวอย่างวงแหวนที่สะอาด จากนั้นวัดความหนาของผนังหลายจุดรอบๆ เส้นรอบวง ความแตกต่างระหว่างจุดที่หนาที่สุดและจุดที่บางที่สุดคือความเยื้องศูนย์ สำหรับแจ็คเก็ตโปร่งใส การฉายแสงผ่านผนังช่วยให้มองเห็นภาพได้อย่างรวดเร็ว แต่ตัวอย่างที่วัดได้คือสิ่งที่ยืนยันการยอมรับ

อะไรทำให้เกิดความเยื้องศูนย์ระหว่างการอัดขึ้นรูป?

สาเหตุที่พบบ่อยที่สุดได้แก่-เครื่องมือที่อยู่ตรงกลาง การไหลของของเหลวที่ไม่สม่ำเสมอรอบๆ แม่พิมพ์ และแกนไม่ไหลผ่านตรงกลางของส่วนปลายเนื่องจากแรงตึงด้านข้างหรือส่วนปลายที่สึกหรอ การสึกหรอของเครื่องมือและอุณหภูมิที่ไม่เสถียรอาจทำให้การตั้งค่าที่กึ่งกลางก่อนหน้านี้เบี่ยงเบนไป

ศูนย์กลางคงที่-จะขจัดความเยื้องศูนย์โดยสิ้นเชิงหรือไม่

ช่วยให้ไม่จำเป็นต้องปรับแม่พิมพ์ แต่ไม่ได้รับประกันว่าจะมีผนังศูนย์กลางในตัวมันเอง หากตัวนำหรือแกนกลางถูกดึงออก-ตรงกลางขณะเคลื่อนผ่านส่วนปลาย ผนังก็อาจจะออกมาไม่สม่ำเสมอ เส้นทางหลัก-และการควบคุมแรงตึงยังคงมีความสำคัญ

วิธีตั้งศูนย์แบบไหนดีที่สุด?

ไม่มีวิธีที่ดีที่สุดวิธีเดียว การจัดกึ่งกลางด้วยสายตาจะตั้งค่าเครื่องมือ การจัดศูนย์กลางระหว่างการอัดขึ้นรูปจะให้ผลงานที่ดีภายใต้โหลด -การจัดศูนย์กลางแกนในเส้นให้เหมาะกับเส้นผ่านศูนย์กลางขนาดเล็ก และ-ช่วยตรวจสอบด้วยแสงช่วยบนแจ็คเก็ตโปร่งใส การตรวจสอบแบบสัมผัส-เป็นเพียงตัวช่วยเสริมเท่านั้น ในทางปฏิบัติ พวกมันจะซ้อนกันหลายชั้น และการทดสอบทุกครั้งจะได้รับการยืนยันด้วยตัวอย่างที่วัดได้

สรุป

การควบคุมความเยื้องศูนย์เป็นเรื่องเกี่ยวกับการรักษาศูนย์กลางของผนังที่ถูกอัดออกมา เพื่อไม่ให้ด้านใดบางจนเป็นอันตราย และไม่มีวัสดุใดสูญเปล่าอย่างเงียบๆ แม่พิมพ์แบบดั้งเดิมช่วยให้ผู้ปฏิบัติงานมีความยืดหยุ่นในการแก้ไขการวางศูนย์กลางบนเครื่องจักร ในขณะที่เครื่องมือตั้งศูนย์กลาง-แบบคงที่และในตัว-ต้องแลกกัน ซึ่งความยืดหยุ่นในการตั้งค่าที่รวดเร็วและทำซ้ำได้ และลดปริมาณของเสียบนข้อกำหนดทางเทคนิคที่มีปริมาณสูง- การเลือกระหว่างทั้งสองจะขึ้นอยู่กับรูปแบบการผลิต และการคงไว้ซึ่งความคลาดเคลื่อนที่ยอมรับได้นั้นจะขึ้นอยู่กับการวัดที่มีระเบียบวินัยและสภาวะกระบวนการที่มั่นคง
