เหตุใดจึงต้องใช้วิธีการออกแบบเครือข่าย fttx

ผู้ให้บริการโทรคมนาคมระดับภูมิภาคในมิดเวสต์ได้เรียนรู้บทเรียนราคาแพงในปี 2023 ด้วยความกระตือรือร้นที่จะคว้าส่วนแบ่งตลาด พวกเขาจึงข้ามไปอย่างเป็นทางการการออกแบบเครือข่าย FTTxดำเนินการและตรงไปที่การก่อสร้าง "เรารู้จักไฟเบอร์" รองประธานฝ่ายวิศวกรรมกล่าว "เราไม่ต้องการซอฟต์แวร์การวางแผนที่หรูหรา"

แปดเดือนต่อมา พวกเขาได้ติดตั้งสายเคเบิลยาว 12,000 เมตร เพื่อรองรับบ้านเรือนเพียง 340 หลัง แทนที่จะเป็นเป้าหมาย 2,500 หลัง ปัญหา? ตำแหน่งตัวแยกที่บังคับให้หยด 15% เกินกว่า 150 เมตร (ทำให้เกิดการสูญเสียการมองเห็น) เส้นทางไฟเบอร์ที่กระทบพื้นหินที่ไม่คาดคิดซึ่งต้องมีการเปลี่ยนเส้นทางที่มีราคาแพง อนุญาตให้มีการปฏิเสธจากเทศบาลสามแห่งเนื่องจากแผนขาดรายละเอียดที่จำเป็น และ 480,000 ดอลลาร์สำหรับวัสดุที่ยังไม่ได้ใช้งานเนื่องจากคำสั่งซื้อจำนวนมากเริ่มแรกไม่ตรงกับความต้องการที่แท้จริง

ต้นทุนรวมของแนวทาง "เราจะคิดออกในขณะที่เราไป": 2.3 ล้านดอลลาร์ในส่วนที่เกินความจำเป็นและสลิปกำหนดการเก้าเดือน ในที่สุดเมื่อพวกเขาจ้างบริษัทออกแบบเพื่อตรวจสอบและแก้ไขความยุ่งเหยิง รายงานของบริษัทเปิดประเด็นว่า: "ข้อผิดพลาดเหล่านี้จะถูกตรวจพบได้ในสัปดาห์แรกที่เหมาะสมการออกแบบเครือข่าย FTTx."

โอเปอเรเตอร์นั้นไม่ได้อยู่คนเดียว ฉันได้วิเคราะห์การใช้งานไฟเบอร์ 47 รายการทั่วอเมริกาเหนือและยุโรป รูปแบบที่สอดคล้องกัน: ผู้ปฏิบัติงานที่ลงทุนในวิธีการออกแบบอย่างเป็นระบบทำให้โครงการสำเร็จเร็วขึ้น 35-50% อยู่ภายใต้งบประมาณ 25-40% และมีอัตราความล้มเหลวต่ำกว่า 5% พวกที่ข้ามหรือออกแบบทางลัด? มีค่าใช้จ่ายเกิน 30-50% มีการขยายเวลา และอัตราความล้มเหลวเป็นเลขสองหลัก

ฉันจะแสดงให้คุณเห็นว่าเหตุใดวิธีการออกแบบเครือข่าย FTTx จึงไม่ใช่ค่าใช้จ่ายเพิ่มเติม- แต่เป็นความแตกต่างระหว่างการขยายผลกำไรและความโกลาหลที่มีราคาแพง

ความเป็นจริงของการออกแบบ: อะไรจะเกิดขึ้นหากไม่มีวิธีการที่เหมาะสม

ก่อนที่จะเจาะลึกว่าทำไมคุณถึงต้องใช้วิธีการออกแบบเครือข่าย FTTx เรามาทำความเข้าใจว่าจริงๆ แล้ว "การออกแบบ" มีความหมายอย่างไรในการปรับใช้ไฟเบอร์- และจะเกิดอะไรขึ้นถ้าไม่มีมัน

การออกแบบเครือข่าย FTTx อย่างเป็นทางการประกอบด้วยสามเลเยอร์ที่ผสานรวม:

การวางแผนระดับสูง-กำหนดพื้นที่ให้บริการ สถาปัตยกรรมเทคโนโลยี (PON เทียบกับจุด-ถึง-จุด) ความจุที่ต้องการ และตำแหน่งของอุปกรณ์ คำตอบ: เราจะสร้างที่ไหน? เราต้องการความสามารถอะไร? เทคโนโลยีใดที่เหมาะกับเศรษฐศาสตร์ของเรา?

การออกแบบโดยละเอียดแปล-แผนระดับสูงให้เป็นข้อกำหนดในการก่อสร้าง-: เส้นทางเคเบิลที่แน่นอน ตำแหน่งที่เชื่อมต่อ รูปแบบการจัดจำหน่าย การจัดวางอุปกรณ์ และรายการวัสดุที่ครบถ้วน นี่คือเอกสาร "นี่คือสิ่งที่จะสร้างและวิธีสร้าง"

การตรวจสอบและการเพิ่มประสิทธิภาพใช้การสำรวจภาคสนาม การคำนวณงบประมาณการสูญเสีย และการสร้างแบบจำลองจำลองเพื่อตรวจสอบการออกแบบทั้งทางกายภาพและเชิงเศรษฐกิจก่อนเริ่มการก่อสร้าง

ต่อไปนี้คือสิ่งที่ตัวดำเนินการพยายามโดยไม่มีวิธีการอย่างเป็นทางการ:

วิธีการ "คัดลอก-วาง": ใช้การออกแบบของผู้ปฏิบัติงานรายอื่นหรือสถาปัตยกรรมอ้างอิงของผู้จำหน่าย เปลี่ยนพารามิเตอร์สองสามตัว และเรียกมันว่าเสร็จสิ้น ปัญหา? ทุกตลาดมีลักษณะเฉพาะที่ไม่ซ้ำกัน-สภาพดิน ข้อกำหนดใบอนุญาต โครงสร้างพื้นฐานที่มีอยู่ ความแปรผันของความหนาแน่นของประชากร ผู้ปฏิบัติงานรายหนึ่งคัดลอกการออกแบบชานเมืองเพื่อปรับใช้ในเมือง จำนวนสายเคเบิลกระจายของพวกเขาไม่ถูกต้อง (น้อยเกินไปสำหรับความหนาแน่นที่แท้จริง) ตำแหน่งตัวแยกไม่ได้คำนึงถึง-อาคารสูง และพวกเขาต้องออกแบบใหม่ 40% ของเครือข่ายระหว่างการก่อสร้าง- ราคา: 680,000 เหรียญสหรัฐฯ สำหรับความล่าช้าและการทำงานซ้ำ

แนวทาง "เริ่มสร้าง": จัดวางทีมงานก่อสร้างด้วยภาพร่างคร่าวๆ แล้วปล่อยให้พวกเขา "คิดออก" ในภาคสนาม นี่คือหายนะมูลค่า 2.3 ล้านดอลลาร์จากเรื่องตอนเปิดเรื่อง ทีมงานภาคสนามทำการตัดสินใจเฉพาะที่ซึ่งไม่ได้ปรับเครือข่ายโดยรวมให้เหมาะสม ซึ่งนำไปสู่การกำหนดเส้นทางสายเคเบิลที่ไม่มีประสิทธิภาพ สถาปัตยกรรมที่ไม่สอดคล้องกัน -ใน-การบำรุงรักษาเอกสาร และการค้นพบข้อบกพร่องด้านการออกแบบพื้นฐานในช่วงกลาง-การใช้งานเมื่อการเปลี่ยนแปลงมีค่าใช้จ่ายมากกว่า 5-10 เท่า

แนวทาง "สเปรดชีต Excel": ติดตามทุกสิ่งในสเปรดชีตโดยไม่ต้องรวมการแสดงภาพเชิงพื้นที่ โอเปอเรเตอร์รายหนึ่งจัดการเครือข่าย FTTH ภายในบ้าน 8,000- ในไฟล์ Excel ที่แตกต่างกัน 47 ไฟล์ พวกเขาไม่สามารถแสดงภาพเส้นทางของไฟเบอร์ ระบุลูกค้ารายที่เชื่อมต่อกับตัวแยกสัญญาณ หรือคำนวณการสูญเสียทางแสงจากจุดสิ้นสุด-ไปยัง-จุดสิ้นสุด เมื่อเครือข่ายใช้งานได้ 18% ของการเชื่อมต่อล้มเหลวในการเปิดใช้งานครั้งแรกเนื่องจากการสูญเสียที่คำนวณได้ไม่ตรงกับความเป็นจริง สาเหตุที่แท้จริง? ข้อผิดพลาดของสเปรดชีตที่ตรวจไม่พบโดยไม่มีการตรวจสอบเชิงพื้นที่

จากการวิเคราะห์ของ IQGeo เกี่ยวกับโครงการ Brownfield FTTx ข้อผิดพลาดมีน้อย เนื่องจากการตัดสินใจที่ผิดพิสูจน์ได้ว่ามีราคาแพงและเสียเวลา- นักออกแบบต้องการข้อมูลทางภูมิศาสตร์โดยละเอียด-ถนน อาคารพร้อมจำนวนบ้าน และโครงสร้างพื้นฐานที่มีอยู่ คุณภาพการออกแบบขึ้นอยู่กับคุณภาพของข้อมูลเป็นอย่างมาก ซึ่งเป็นสาเหตุที่บริษัทต่างๆ ลงทุนเวลาและเงินจำนวนมากเพื่อให้ได้มาซึ่ง-ข้อมูลคุณภาพสูง

ปัญหาพื้นฐานที่แนวทางเหล่านี้มีร่วมกัน คือ ถือว่าการออกแบบเครือข่ายเป็นงานเอกสารมากกว่างานวิเคราะห์และเพิ่มประสิทธิภาพ วิธีการออกแบบเครือข่าย FTTx ที่เหมาะสมมีอยู่เนื่องจากเครือข่ายไฟเบอร์เป็นระบบที่ซับซ้อน ซึ่งการตัดสินใจเล็กๆ น้อยๆ ในช่วงต้นจะส่งผลต่อการใช้งานและผลกระทบในการดำเนินงานที่สำคัญ

พีระมิดคุณค่าการออกแบบ FTTx: จากความอยู่รอดสู่ความเป็นเลิศ

หลังจากศึกษาสิ่งที่แยกความสำเร็จในการปรับใช้ออกจากความล้มเหลว ฉันได้พัฒนาเฟรมเวิร์กที่ฉันเรียกว่าพีระมิดมูลค่าการออกแบบ FTTx- โดยแสดงให้เห็นคุณค่าสี่ระดับที่วิธีการออกแบบที่เหมาะสมมอบให้-ตั้งแต่การป้องกันความล้มเหลวร้ายแรงที่พื้นฐานไปจนถึงการสร้างความได้เปรียบทางการแข่งขันที่จุดสูงสุด

/\\ / \\ / L4 \\ ความได้เปรียบทางการแข่งขัน /------\\ (การรองรับอนาคต ความคล่องตัว) / \\ / L3 \\ ความเป็นเลิศในการดำเนินงาน /------------\\ (ประสิทธิภาพการบำรุงรักษา การเติบโต) / \\ / L2 \\ การบรรเทาความเสี่ยง /------------------\\ (การควบคุมต้นทุน คุณภาพ) / \\ / L1 \\ พื้นฐานการอยู่รอด /------------------------\\ (หลีกเลี่ยงอันตรายถึงชีวิต ข้อผิดพลาด)

มาสำรวจแต่ละระดับกัน

ระดับ 1: Survival Foundation - การหลีกเลี่ยงข้อผิดพลาดร้ายแรง

ที่ฐานหลัก วิธีการออกแบบเครือข่าย FTTx จะป้องกันข้อผิดพลาดร้ายแรงที่ทำให้เกิดความเสียหายในการใช้งาน

ข้อผิดพลาดร้ายแรง #1: การละเมิดงบประมาณทางแสง

เครือข่ายไฟเบอร์มีข้อจำกัดทางฟิสิกส์ สัญญาณไฟเดินทางผ่านไฟเบอร์โดยมีการลดทอน (สูญเสีย) ขาดทุนมากไหม? ไม่มีการเชื่อมต่อ วิธีการออกแบบที่เหมาะสมจะคำนวณ-ถึง-งบประมาณออพติคัลสิ้นสุด-จากเทอร์มินัลสายออปติคอล (OLT) ผ่านตัวแยกสัญญาณไปยังเทอร์มินัลเครือข่ายออปติก (ONT)- เพื่อให้มั่นใจว่าทุกเส้นทางอยู่ภายในข้อกำหนดเฉพาะ

โดยทั่วไปเทคโนโลยี GPON รองรับระยะทางสูงสุด 20 กม. โดยมีงบประมาณการสูญเสียเฉพาะ หากไม่มีการคำนวณการออกแบบ คุณจะค้นพบการละเมิดระหว่างการเปิดใช้งานเมื่อลูกค้า 15-25% ไม่สามารถเชื่อมต่อได้ การแก้ไขจำเป็นต้องมีการย้ายตำแหน่งตัวแยก อุปกรณ์เพิ่มเติม หรือการออกแบบเส้นทางใหม่ทั้งหมด เจ้าหน้าที่ปฏิบัติงานรายหนึ่งค้นพบบ้าน 340 หลังที่มีงบประมาณด้านการมองเห็นเกินงบประมาณหลังการติดตั้ง สารละลาย? ติดตั้งอุปกรณ์จ่ายไฟเพิ่มเติมที่ 8,500 ดอลลาร์ต่อสถานที่ (ต้องมี 12 แห่ง) พร้อมการเดินสายไฟใหม่ ค่าใช้จ่ายที่ไม่ได้วางแผนไว้ทั้งหมด: 240,000 ดอลลาร์

วิธีการออกแบบป้องกันสิ่งนี้: เครื่องมืออัตโนมัติจะคำนวณการสูญเสียแสงสำหรับทุกเส้นทางระหว่างขั้นตอนการออกแบบ การละเมิดจะถูกแจ้งก่อนสั่งซื้อวัสดุ ไม่ต้องพูดถึงการก่อสร้าง

ข้อผิดพลาดร้ายแรง #2: ใบอนุญาต-การออกแบบที่เข้ากันไม่ได้

เทศบาลต่างๆ มีข้อกำหนดที่แตกต่างกันสำหรับการติดตั้งไฟเบอร์ เขตประวัติศาสตร์ห้ามวิธีการก่อสร้างบางอย่าง กฎระเบียบด้านสิ่งแวดล้อมจำกัดเส้นทางใกล้กับพื้นที่ชุ่มน้ำหรือพื้นที่คุ้มครอง เจ้าของเสาไฟฟ้ามีข้อกำหนดการแนบเฉพาะ

ผู้ปฏิบัติงานรายหนึ่งออกแบบเครือข่ายที่สวยงาม-ใน Excel โดยไม่ต้องขอใบอนุญาตจากที่ปรึกษา เมื่อพวกเขายื่นขอใบอนุญาต เทศบาลสามแห่งปฏิเสธสิ่งต่อไปนี้: ช่องว่างใต้ดินที่ไม่เพียงพอ (ต้องใช้ 6 นิ้ว แผนแสดง 2 นิ้ว) การประเมินสิ่งแวดล้อมขาดหายไปสำหรับการข้ามพื้นที่ชุ่มน้ำ ทำให้-งานพร้อมทำไม่ได้คำนึงถึงเสาไฟฟ้า ผลลัพธ์: ล่าช้าสาม-เดือนสำหรับการออกแบบใหม่และยื่นใบอนุญาตใหม่ ค่าใช้จ่ายทีมงานก่อสร้างที่ไม่ได้ใช้งาน 450,000 ดอลลาร์ ระยะเวลาการแข่งขันแพ้ให้กับคู่แข่งที่ได้รับใบอนุญาตเร็วกว่า

วิธีการออกแบบป้องกันสิ่งนี้: ซอฟต์แวร์การออกแบบ FTTx สมัยใหม่ผสานรวมฐานข้อมูลด้านกฎระเบียบ ข้อกำหนดใบอนุญาตแฟล็ก และสร้างใบอนุญาต{0}}เอกสารที่พร้อมใช้โดยอัตโนมัติ

ข้อผิดพลาดร้ายแรง #3: วัสดุไม่ตรงกัน

สร้างสิ่งที่คุณสั่ง แต่สิ่งที่คุณสั่งไม่ตรงกับสิ่งที่คุณออกแบบ หากไม่มีวิธีการออกแบบแบบบูรณาการในการติดตาม-การนับสายเคเบิลของส่วนประกอบทั้งหมด ประเภทการปิดประกบ การกำหนดค่าตัวแยก ปริมาณ ONT- การสั่งซื้อวัสดุจะกลายเป็นการคาดเดาที่มีการศึกษา

ข้อมูล VETRO แสดงให้เห็นการคาดการณ์ความต้องการแบนด์วิธในอนาคตอย่างแม่นยำเป็นสิ่งสำคัญสำหรับการวางแผนความจุของเครือข่าย วิธีการแบบเดิมมักมีไม่เพียงพอ ซึ่งนำไปสู่การจัดสรรต่ำกว่า- หรือมากกว่า- ผู้ปฏิบัติงานรายหนึ่งสั่งซื้อสายเคเบิลกระจายเกิน- 30% (คิดว่า "ดีกว่าปลอดภัยกว่าขออภัย") แต่ต่ำกว่า-สั่งซื้อสายเคเบิลแบบหล่น 40% ผลลัพธ์: มีสินค้าคงคลังเคเบิลส่วนเกิน $180,000 ที่พวกเขาไม่สามารถใช้งานได้, $120,000 สำหรับการสั่งซื้อเร่งด่วนสำหรับสายเคเบิลดรอปในราคาพรีเมียม, การก่อสร้างล่าช้าห้า-สัปดาห์เพื่อรอการส่งมอบสายเคเบิลดรอป

วิธีการออกแบบป้องกันสิ่งนี้: รายการวัสดุ (BOM) สร้างขึ้นโดยอัตโนมัติจากการออกแบบ ปริมาณส่วนประกอบทั้งหมดจะเชื่อมโยงโดยตรงกับโทโพโลยีเครือข่าย สั่งซื้อสิ่งที่การออกแบบต้องการ

ระดับ 2: การลดความเสี่ยง - การควบคุมต้นทุนและคุณภาพ

นอกเหนือจากความอยู่รอด ระดับ 2 ยังมีประโยชน์ในการควบคุมต้นทุนและรับประกันคุณภาพ-เหตุผลด้าน ROI แบบดั้งเดิมสำหรับการลงทุนออกแบบเครือข่าย FTTx

สิทธิประโยชน์ #1: การเพิ่มประสิทธิภาพต้นทุนผ่านประสิทธิภาพเส้นทาง

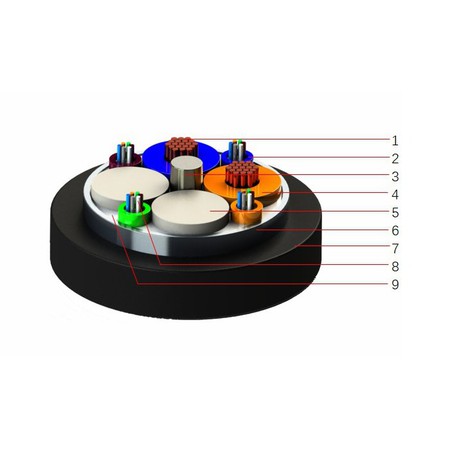

สายไฟเบอร์มีราคาแพง ($0.40-1.20 ดอลลาร์ต่อเมตร ขึ้นอยู่กับประเภท) การต่อประกบต้องใช้แรงงานมาก ($50-150 ต่อรอยต่อ) การกำหนดเส้นทางที่มีประสิทธิภาพส่งผลโดยตรงต่อเศรษฐศาสตร์ของโครงการ

วิธีการออกแบบปรับเส้นทางให้เหมาะสมโดยใช้อัลกอริธึม โดยคำนึงถึง: การลดความยาวสายเคเบิลให้เหลือน้อยที่สุดในขณะที่ตอบสนองความต้องการความครอบคลุม การใช้โครงสร้างพื้นฐานที่มีอยู่ซ้ำ (ท่อ เสา ท่อระบายน้ำ) ก่อนการก่อสร้างใหม่ ปรับสมดุลจำนวนสายเคเบิล (หลีกเลี่ยงสายเคเบิลขนาดใหญ่เกินไปสำหรับส่วนขนาดเล็ก) และตำแหน่งตัวแยกสัญญาณที่เหมาะสมที่สุดซึ่งช่วยลดระยะทางเฉลี่ยในการตกหล่น

การวิเคราะห์ Geostruct แสดงให้เห็นว่าซอฟต์แวร์อัตโนมัติสามารถประหยัดเวลาและความพยายามได้มหาศาลเมื่อพัฒนาคำสั่งเค้าโครง ซอฟต์แวร์กำหนดเส้นทางสายเคเบิลและท่อ วางอุปกรณ์ และสร้างรายการวัสดุโดยอัตโนมัติ

ผู้ปฏิบัติงานรายหนึ่งเปรียบเทียบการออกแบบด้วยตนเองกับการออกแบบอัตโนมัติสำหรับพื้นที่บ้าน 5,000 หลังเดียวกัน:

การออกแบบด้วยตนเอง: สายเคเบิลทั้งหมด: 78,500 เมตร, ตำแหน่งตัวแยก: 42, ระยะทางปล่อยเฉลี่ย: 85 เมตร, ค่าใช้จ่ายโดยประมาณ: 4.2 ล้านเหรียญสหรัฐ

การออกแบบอัตโนมัติ: สายเคเบิลทั้งหมด: 62,300 เมตร, ตำแหน่งแยก: 38, ระยะทางปล่อยเฉลี่ย: 68 เมตร, ค่าใช้จ่ายโดยประมาณ: 3.3 ล้านเหรียญสหรัฐ

ประหยัด: ลดสายเคเบิลลง 21%, ตำแหน่งตัวแยกสัญญาณน้อยลง 4 ตำแหน่ง, ต้นทุนการติดตั้งลดลง 900,000 ดอลลาร์ เสียเวลาไปกับซอฟต์แวร์และกระบวนการออกแบบหรือไม่? 45,000 ดอลลาร์ ผลตอบแทนการลงทุน: 20:1.

ข้อดี #2: การประกันคุณภาพผ่านการตรวจสอบความถูกต้อง

VIAVI เน้นย้ำว่าการประกบที่ไม่ถูกต้อง ขั้วต่อที่ปนเปื้อน หรือไมโครโค้ง ทำให้เกิดการสูญเสียการมองเห็นและคุณภาพการบริการลดลง แผนการรับรองการก่อสร้างที่ดำเนินการด้วยระบบอัตโนมัติของกระบวนการทดสอบช่วยลดความเสี่ยงเหล่านี้

วิธีการออกแบบช่วยให้สามารถ-ตรวจสอบความถูกต้องก่อนการก่อสร้าง:

การจำลองด้วยแสงทดสอบทุกเส้นทางก่อนสร้าง

การตรวจจับการปะทะระบุข้อขัดแย้งในการออกแบบ (เส้นทางเคเบิลกระทบกับระบบสาธารณูปโภคที่มีอยู่)

การบูรณาการการสำรวจภาคสนามตรวจสอบสมมติฐานการออกแบบกับความเป็นจริง

การตรวจสอบกฎการออกแบบบังคับใช้แนวทางปฏิบัติที่ดีที่สุดโดยอัตโนมัติ

ผู้ปฏิบัติงานรายหนึ่งที่ใช้การตรวจสอบการออกแบบช่วยลดความล้มเหลวของฟิลด์จาก 18% เป็น 4% ในการใช้งานที่บ้าน 10,000- คัน รถบรรทุกน้อยลง 1,400 คันที่ 250 เหรียญสหรัฐฯ ต่อ=ประหยัดเงินได้ 350,000 เหรียญสหรัฐฯ พร้อมด้วยเวลา-ในการสร้างรายได้ที่เร็วขึ้นและประสบการณ์ของลูกค้าที่ดีขึ้น

สิทธิประโยชน์ #3: เอกสารประกอบการปฏิบัติงาน

หากไม่มีวิธีการออกแบบที่เหมาะสม เอกสารประกอบเครือข่ายจะถูกสร้างขึ้นในภายหลัง-โดยคำนึงถึง มักจะไม่ถูกต้อง และไม่ค่อยได้รับการอัปเดต สิ่งนี้หลอกหลอนคุณระหว่างปฏิบัติการ

ต้องการแก้ไขปัญหาของลูกค้าหรือไม่? หากไม่มีเอกสารที่ถูกต้องซึ่งแสดงให้เห็นว่าเส้นทางไฟเบอร์ใดที่เชื่อมต่อกับลูกค้า ช่างเทคนิคจะเสียเวลาในการติดตามสายเคเบิลด้วยตนเอง กำลังวางแผนขยายเครือข่ายอยู่ใช่ไหม? หากไม่ทราบความจุและการใช้งานในปัจจุบัน คุณจะไม่สามารถปรับบิวด์ใหม่ให้เหมาะสมได้ ตอบคำถามด้านกฎระเบียบ? หากไม่มีโทโพโลยีเครือข่ายที่บันทึกไว้ การปฏิบัติตามข้อกำหนดจะกลายเป็นการคาดเดา

วิธีการออกแบบเครือข่าย FTTx ที่เหมาะสมจะสร้างเอกสารเป็นผลพลอยได้จากการออกแบบ-ที่แม่นยำ มีรายละเอียด และบำรุงรักษาตลอดวงจรการใช้งานเครือข่าย การวิจัยของ VC4-IMS แสดงให้เห็นว่าการจัดการสินค้าคงคลังแบบรวมศูนย์นำเสนอมุมมองที่สมบูรณ์และถูกต้องของโครงสร้างพื้นฐานเครือข่าย ช่วยให้ผู้ปฏิบัติงานสามารถจัดการการขยายได้อย่างมีประสิทธิภาพ

ระดับ 3: ความเป็นเลิศในการปฏิบัติงาน - การบำรุงรักษาและการเติบโต

ประโยชน์ระดับ 3 จะปรากฏหลังจากเปิดตัวเครือข่าย-ความได้เปรียบในการดำเนินงานระยะยาว-ที่สะสมมาหลายปี

ข้อดี #1: การแก้ไขปัญหาและการซ่อมแซมที่รวดเร็วยิ่งขึ้น

เมื่อลูกค้ารายงานปัญหาการเชื่อมต่อ คุณจะวินิจฉัยและแก้ไขปัญหาได้เร็วเพียงใด พร้อมเอกสารการออกแบบที่เหมาะสม:

ที่อยู่ของลูกค้า → เส้นทางไฟเบอร์ที่แน่นอน → ตำแหน่งตัวแยก → เส้นทางตัวป้อน → พอร์ต OLT (วินาที)

จุดทดสอบทางแสงที่กำหนดไว้ล่วงหน้าในการออกแบบ (ไม่ต้องเดาว่าจะทดสอบที่ไหน)

การสูญเสียการมองเห็นที่คาดหวังกับที่เกิดขึ้นจริงเทียบเคียงได้ทันที

เข้าถึงบันทึกการทดสอบประวัติจากการติดตั้ง

ข้อมูลอุตสาหกรรมแสดงให้เห็นว่าการตรวจสอบซอฟต์แวร์ที่มีโครงสร้างรวมอยู่ในการดำเนินงานสามารถลดเวลาเฉลี่ยในการซ่อมแซมได้อย่างมีความหมาย ซึ่งส่งผลกระทบต่อ OPEX และคุณภาพของการบริการ

ผู้ปฏิบัติงานรายหนึ่งติดตามเวลาการซ่อมก่อนและหลังการใช้ระบบปฏิบัติการที่ขับเคลื่อนด้วยการออกแบบ-:

ก่อน: การแก้ไขตั๋วปัญหาโดยเฉลี่ย: 18 ชั่วโมง จำนวนม้วนรถบรรทุกต่อตั๋วที่แก้ไขแล้ว: 2.3 ค่าใช้จ่ายประจำปีสำหรับม้วนรถบรรทุก: 1.8 ล้านเหรียญสหรัฐ

หลังจาก: ความละเอียดเฉลี่ย: 4.5 ชั่วโมง จำนวนม้วนรถบรรทุก: 1.2 ค่าใช้จ่ายต่อปี: 720,000 ดอลลาร์

ประหยัดรายปี: $1.08M ระบบการออกแบบมีราคา 180,000 ดอลลาร์ คืนทุนภายใน 2 เดือน

ข้อดี #2: การจัดการความจุที่มีประสิทธิภาพ

เครือข่ายเติบโตแบบออร์แกนิก แผนกย่อยใหม่เชื่อมต่อ ธุรกิจต่างๆ อัพเกรดแบนด์วิธ หากไม่มีการติดตามความจุตามการออกแบบ- คุณจะไม่รู้ว่าเมื่อใดที่คุณใกล้ถึงขีดจำกัดจนกว่าปัญหาจะปรากฏขึ้น

การวิจัยของ XON FTTx เน้นย้ำว่าการค้นพบสายเคเบิลที่ไม่มีการใช้งานและพอร์ตที่ไม่ได้ใช้งานภายในอุปกรณ์ช่วยประหยัดทรัพยากรและต้นทุนโดยการป้องกันการซื้อที่ไม่จำเป็น ข้อมูลเชิงลึกของทรัพยากรแบบเรียลไทม์- รวมถึงพอร์ตที่มีอยู่ช่วยเพิ่มประสิทธิภาพการใช้งานส่วนประกอบเครือข่าย

ติดตามระบบการออกแบบ: พอร์ตตัวแยกที่มีอยู่ตามตำแหน่ง การใช้ไฟเบอร์ตามส่วนของเส้นทาง ความจุพอร์ต OLT ที่เหลืออยู่ และแนวโน้มอัตราการเติบโต

เมื่อคุณทราบล่วงหน้า 6 เดือนว่าตัวแยกสัญญาณจะเต็มกำลังการผลิต คุณจะวางแผนการขยายเชิงรุกระหว่างช่วงการบำรุงรักษา เมื่อคุณพบปัญหาโดยทันทีเนื่องจากการเชื่อมต่อของลูกค้าล้มเหลว คุณจะดำเนินการแก้ไขฉุกเฉินโดยมีค่าใช้จ่ายระดับพรีเมียม

เจ้าหน้าที่ปฏิบัติงานรายหนึ่งหลีกเลี่ยงการซื้ออุปกรณ์ฉุกเฉินมูลค่า 340,000 ดอลลาร์สหรัฐฯ โดยการนำการจัดการความจุจากข้อมูลการออกแบบไปใช้ พวกเขาระบุขีดจำกัดที่กำลังใกล้เข้ามาตั้งแต่เนิ่นๆ รวมความต้องการกำลังการผลิตที่มีอยู่ และสั่งซื้ออุปกรณ์ขยายตามเวลานำมาตรฐาน (ไม่ใช่ค่าพรีเมียมในการจัดส่งแบบเร่งด่วน)

ข้อดี #3: การขยายตัวแบบเร่ง

เมื่อคุณสร้างเครือข่ายไฟเบอร์ระยะที่ 2 วิธีการออกแบบที่เหมาะสมจากระยะที่ 1 จะเร่งทุกอย่างให้เร็วขึ้น:

กระบวนการออกแบบเร็วขึ้น (นำแนวทางและเทมเพลตที่ผ่านการตรวจสอบแล้วกลับมาใช้ใหม่)

ดำเนินการอนุญาตเร็วขึ้น (หน่วยงานที่คุ้นเคยกับมาตรฐานเอกสารของคุณ)

การก่อสร้างเร็วขึ้น (ทีมงานทำงานจากรูปแบบการออกแบบที่สอดคล้องกัน)

การเปิดใช้งานเร็วขึ้น (ขั้นตอนการทดสอบที่จัดทำขึ้นและจัดทำเป็นเอกสาร)

ข้อมูล Clearfield เกี่ยวกับการออกแบบเครือข่าย FTTx เน้นการใช้มุมมองแบบโมดูลาร์-ในการปรับใช้โครงสร้างพื้นฐานแบบค่อยเป็นค่อยไป เนื่องจากจำเป็นต้องมีสิ่งอำนวยความสะดวกมากกว่าการเติมข้อมูลล่วงหน้าทั้งหมด วิธีการนี้จะช่วยลดทรัพย์สินเครือข่ายที่ค้างอยู่ในขณะที่ยังคงความสามารถในการขยายขนาดได้

ระดับ 4: ความได้เปรียบทางการแข่งขัน - อนาคต-การพิสูจน์อักษรและความคล่องตัวเชิงกลยุทธ์

ที่จุดสูงสุดของพีระมิด วิธีการออกแบบเครือข่าย FTTx มอบผลประโยชน์เชิงกลยุทธ์ที่แยกผู้นำตลาดออกจากผู้ติดตาม

ข้อดี #1: ความพร้อมด้านวิวัฒนาการเทคโนโลยี

เทคโนโลยีไฟเบอร์มีวิวัฒนาการ GPON ให้ทางแก่ XGS-PON (10 Gbps) การแบ่งส่วนเครือข่ายทำให้เกิดบริการรูปแบบใหม่. 5G backhau ต้องใช้ไฟเบอร์ในทุกที่ สำนักงานที่บ้านที่ขับเคลื่อนด้วย AI- ต้องการมัลติ-กิกะบิตแบบสมมาตร

เครือข่ายที่ได้รับการออกแบบอย่างเหมาะสมคาดว่าจะมีวิวัฒนาการ: ความจุของท่อร้อยสายสำหรับไฟเบอร์เพิ่มเติม (ไฟเบอร์-พร้อมแล้วหมายถึงการเพิ่มไฟเบอร์โดยไม่ต้องสร้างใหม่) การกำหนดค่าตัวแยกที่รองรับเทคโนโลยีที่หลากหลาย ขนาดตำแหน่งของอุปกรณ์สำหรับการอัพเกรดเทคโนโลยี และสถาปัตยกรรมแบบโมดูลาร์ที่ทำให้มีความทันสมัยแบบทีละน้อย

การวิจัยแนวโน้มในอนาคตของ Splice.me แสดงให้เห็นภายในปี 2030 เครือข่าย FTTx จะมีการออกแบบที่เป็นอิสระอย่างสมบูรณ์โดยมี AI จัดการทุกอย่างตั้งแต่การวางแผนเส้นทางไฟเบอร์ไปจนถึงการวางตำแหน่งโหนดที่เหมาะสมที่สุด การเพิ่มประสิทธิภาพควอนตัม-ที่ปรับปรุงแล้วเพื่อแก้ปัญหาที่ยากจะแก้ไขก่อนหน้านี้ และเครือข่ายไร้สายไฟเบอร์แบบไฮบริด-ที่รองรับแบ็คโบน 5G/6G

ผู้ปฏิบัติงานรายหนึ่งออกแบบเครือข่ายในปี 2020 ของตนด้วยหลักการ "ในอนาคต-พร้อมใช้": ความจุของท่อร้อยสายส่วนเกิน 40% สถาปัตยกรรมตัวแยกสัญญาณแบบรวมศูนย์ (อัปเกรดเป็นอัตราส่วนการแยกที่แตกต่างกันได้) ตำแหน่ง OLT -ที่เชื่อมต่อไว้ล่วงหน้าสำหรับออปติก 10G

ในปี 2024 เมื่อพวกเขาอัปเกรดเป็น XGS-PON การเปลี่ยนแปลงมีค่าใช้จ่ายน้อยกว่าคู่แข่งที่ไม่ได้ออกแบบมาเพื่อวิวัฒนาการถึง 60% พวกเขาอัปเกรดทั้งระบบ-เสร็จสิ้นภายใน 4 เดือน เทียบกับ 14 เดือนสำหรับคู่แข่งโดยใช้แนวทาง "ออกแบบใหม่เมื่อคุณอัปเกรด"

ประโยชน์ #2: การเปิดใช้งานนวัตกรรมการบริการ

โอกาสในการสร้างรายได้ใหม่ๆ เกิดขึ้นอย่างต่อเนื่อง-โครงสร้างพื้นฐานเมืองอัจฉริยะ การเชื่อมต่อ IoT เครือข่าย 5G ส่วนตัว โฮสติ้งการประมวลผลแบบเอดจ์ เครือข่ายของคุณสามารถรองรับได้โดยไม่ต้องสร้างใหม่ครั้งใหญ่หรือไม่?

วิธีการออกแบบที่บันทึกความพร้อมของไฟเบอร์ สินค้าคงคลังของไฟเบอร์สีเข้ม -ความเป็นไปได้ของตำแหน่งร่วม และเส้นทางการอัพเกรดอุปกรณ์ช่วยให้ "เราสนับสนุนสิ่งนี้ได้หรือไม่" อย่างรวดเร็ว คำตอบ หากไม่มีข้อมูลการออกแบบ ทุกโอกาสจำเป็นต้องมีการศึกษาความเป็นไปได้ที่มีราคาแพงและการปรับเปลี่ยนเครือข่ายที่เป็นไปได้

สิทธิประโยชน์ #3: การควบรวมและการซื้อกิจการ

อุตสาหกรรมโทรคมนาคมรวมตัวกันอย่างต่อเนื่อง ไม่ว่าคุณจะเป็นผู้ซื้อหรือเป้าหมาย การตรวจสอบสถานะเครือข่ายจะแยกธุรกรรมที่ราบรื่นออกจากภัยพิบัติ

ผู้ซื้อที่ประเมินมูลค่าสินทรัพย์ไฟเบอร์ต้องการ: จำนวนบัตรผ่านที่บ้าน/ธุรกิจที่แม่นยำ การตรวจสอบตำแหน่งที่สามารถให้บริการได้ การประเมินสภาพเครือข่าย และการประมาณการต้นทุนอัปเกรด

ผู้ขายที่มีเอกสารการออกแบบที่เหมาะสมจะสั่งการประเมินมูลค่าระดับพรีเมียม ผู้ซื้อจะลดราคาอย่างมากเมื่อเอกสารขาดหายไปหรือไม่น่าเชื่อถือ-พวกเขาถือว่ามีปัญหาที่ซ่อนอยู่

ผู้ให้บริการระดับภูมิภาครายหนึ่งที่มีเอกสารการออกแบบที่เป็นแบบอย่างขายได้ในราคาพรีเมียม 15% เมื่อเทียบกับผู้ให้บริการรายอื่นที่เทียบเคียงได้ ความคิดเห็นของผู้ซื้อ: "เราสามารถตรวจสอบการอ้างสิทธิ์ในทรัพย์สินของพวกเขาได้ภายในไม่กี่วัน ไม่ใช่เป็นเดือน ความแน่นอนนั้นมีมูลค่านับล้าน"

วิธีการที่สำคัญ: การออกแบบเครือข่าย FTTx ที่ "ดี" มีลักษณะอย่างไร

ความเข้าใจทำไมการใช้วิธีการออกแบบเครือข่าย FTTx จะนำไปสู่:ที่วิธีการ? วิธีการออกแบบบางวิธีไม่ได้ให้คุณค่าที่เท่ากัน

วิธีที่ 1: แพลตฟอร์มการออกแบบที่ใช้ GIS แบบบูรณาการ-

การบูรณาการระบบสารสนเทศภูมิศาสตร์ (GIS) เป็นรากฐานของการออกแบบเครือข่าย FTTx สมัยใหม่ จากการวิเคราะห์ของ Lepton Software การวางแผนเครือข่าย FTTH โดยไม่มี GIS ต้องใช้ขั้นตอนที่ต้องดำเนินการด้วยตนเองจำนวนมาก และการพึ่งพาเครื่องมือ เช่น AutoCAD หรือวิธีการวางแผนกระดาษแบบดั้งเดิม ด้วย GIS กระบวนการทั้งหมดจะสอดคล้องกับการประมวลผลที่เร็วขึ้น คุณภาพที่สูงขึ้น และการเข้าถึงที่กว้างขึ้น

ความสามารถหลัก:

การแสดงภาพเชิงพื้นที่: ดูโครงสร้างเครือข่ายตามภูมิศาสตร์จริง

บูรณาการข้อมูล: รวมข้อมูลที่อยู่ ภาพถ่ายทางอากาศ โครงสร้างพื้นฐานที่มีอยู่ ขอบเขตใบอนุญาต

การกำหนดเส้นทางอัตโนมัติ: ซอฟต์แวร์คำนวณเส้นทางสายเคเบิลที่เหมาะสมที่สุดโดยพิจารณาจากข้อจำกัดหลายประการ

การทำงานร่วมกัน: เจ้าหน้าที่สำนักงานและภาคสนามทำงานในแบบจำลองข้อมูลเดียวกัน

แพลตฟอร์มชั้นนำรวมถึง Comsof Fiber (IQGeo), VETRO FiberMap, Geograph และ XON FTTx

เมื่อจะใช้: การใช้งานใดๆ มากกว่า 500 หลังคาเรือน ด้านล่างนั้น วิธีที่ใช้สเปรดชีต-อาจเพียงพอ แต่การออกแบบที่ใช้ GIS- ยังคงเป็นแนวทางปฏิบัติที่ดีที่สุด

ความคาดหวัง ROI: ลดเวลาการออกแบบลง 15-30%, ปรับปรุงประสิทธิภาพเส้นทาง 20-35%, กำจัดข้อผิดพลาดเชิงพื้นที่

วิธีที่ 2: อัลกอริธึมการออกแบบอัตโนมัติ

การออกแบบด้วยตนเองหมายความว่ามนุษย์ต้องตัดสินใจเลือกตำแหน่งของตัวแยกสัญญาณ เส้นทางเคเบิล และการจัดวางอุปกรณ์ การออกแบบอัตโนมัติใช้อัลกอริธึมเพื่อเพิ่มประสิทธิภาพการตัดสินใจเหล่านี้ตามเกณฑ์ที่กำหนด

Geostruct เน้นย้ำว่าฟังก์ชันการออกแบบอัตโนมัติ-ช่วยประหยัดเวลาได้มากในการพัฒนาคำสั่งเค้าโครง ซอฟต์แวร์จะดำเนินการขั้นตอนล่วงหน้าโดยอัตโนมัติ ใช้ข้อจำกัดของเครือข่าย และสร้างเครือข่ายทางภูมิศาสตร์เชิงโต้ตอบ

ระบบอัตโนมัติใดที่จัดการได้:

การกำหนดเส้นทางสายเคเบิล (เส้นทางที่สั้นที่สุดเมื่อพิจารณาจากโครงสร้างพื้นฐานที่มีอยู่)

การวางตำแหน่งตัวแยก (ตำแหน่งที่เหมาะสมที่สุดโดยลดระยะทางการตกให้เหลือน้อยที่สุด)

การกำหนดจำนวนสายเคเบิล (ขนาด-ขวาตามความต้องการ)

การกำหนดขนาดอุปกรณ์ (บูรณาการการวางแผนกำลังการผลิต)

การตัดสินใจของมนุษย์ยังคงอยู่: การเลือกเทคโนโลยี (PON กับ P2P) ขอบเขตพื้นที่ให้บริการ กฎเกณฑ์และข้อจำกัดทางธุรกิจ การยอมรับคำแนะนำอัตโนมัติ

เมื่อจะใช้: การติดตั้งบ้านมากกว่า 2,000 หลังซึ่งการออกแบบด้วยตนเองกลายเป็นเรื่องต้องห้าม- ยังมีประโยชน์สำหรับการวิเคราะห์สถานการณ์ "จะเกิดอะไรขึ้น- ถ้า" แม้จะใช้งานเพียงเล็กน้อยก็ตาม

ความคาดหวัง ROI: ออกแบบเสร็จเร็วขึ้น 40-60% เพิ่มประสิทธิภาพต้นทุนได้ดีกว่าการออกแบบด้วยตนเอง 15-25% คุณภาพสม่ำเสมอ (ขจัดข้อผิดพลาดในการออกแบบโดยมนุษย์)

วิธีที่ 3: การสร้างแบบจำลองงบประมาณการสูญเสีย

ลิงก์ไฟเบอร์ทุกอันมีงบประมาณด้านพลังงานแสง-ว่าระบบจะทนสัญญาณสูญเสียได้มากเพียงใด การสูญเสียมาจากระยะห่างของไฟเบอร์ การประกบ ตัวเชื่อมต่อ ตัวแยก และองค์ประกอบแบบพาสซีฟอื่นๆ

การสร้างแบบจำลองงบประมาณการสูญเสียคำนวณ-ถึง-การสูญเสียตั้งแต่ต้นจนจบสำหรับทุกเส้นทางของลูกค้า เพื่อให้มั่นใจว่ามูลค่าจะอยู่ภายในขีดจำกัดทางเทคโนโลยี โดยทั่วไปแล้ว GPON จะจัดการกับการสูญเสีย 28dB; XGS-PON รองรับ 29dB; อุปกรณ์เฉพาะอาจแตกต่างกันไป

พารามิเตอร์หลักที่จำลองแบบ:

การลดทอนของไฟเบอร์ (0.35 dB/km โดยทั่วไปสำหรับไฟเบอร์คุณภาพ)

การสูญเสียรอยต่อ (0.1-0.3 dB ต่อรอยต่อ)

การสูญเสียตัวเชื่อมต่อ (0.3-0.5 dB ต่อตัวเชื่อมต่อ)

การสูญเสียการแทรกตัวแยก (แตกต่างกันไปตามอัตราส่วนการแยก -17dB สำหรับการแยก 1:32)

อัตรากำไรขั้นต้นของระบบ (อัตรากำไรขั้นต้น 3-5dB สำหรับการย่อยสลายเมื่อเวลาผ่านไป)

เอาท์พุต: ผ่าน/ไม่ผ่านสำหรับทุกเส้นทางที่ออกแบบ การระบุเส้นทางชายขอบที่ต้องปรับเปลี่ยนการออกแบบ ข้อมูลสำหรับข้อกำหนดด้านคุณภาพการก่อสร้าง

เมื่อจะใช้: เสมอ. การละเมิดงบประมาณที่สูญเสียทำให้เกิดความล้มเหลวในการบริการ นี่ไม่ใช่ทางเลือก

ความคาดหวัง ROI: ป้องกันไม่ให้เส้นทางลูกค้า 5-15% เปิดใช้งานล้มเหลว โดยลดต้นทุนการทำงานซ้ำที่ 80-150 ดอลลาร์ต่อการเชื่อมต่อที่ล้มเหลว

วิธีที่ 4: การวางแผนสถาปัตยกรรมแบบแยกส่วนและปรับขนาดได้

การวิจัยของ Clearfield เน้นการวางแผนเครือข่าย FTTx ด้วยการกำหนดขนาดสำหรับทศวรรษหน้า เป็นเรื่องยากมากที่จะคาดการณ์ได้อย่างชัดเจนว่าอะไรจะเกิดขึ้นในอีก 5-10 ปีข้างหน้า แต่การสร้างสิ่งอำนวยความสะดวกในการเติบโตที่สมเหตุสมผล-โดยเฉพาะอย่างยิ่งสำหรับพื้นที่ที่อยู่อาศัย อาคารพาณิชย์ และพื้นที่ไร้สาย ได้รับการพิสูจน์แล้วว่ามีความจำเป็น

การตัดสินใจออกแบบเพื่อให้สามารถปรับขนาดได้:

ท่อขนาดใหญ่เกินไป: ติดตั้งท่อร้อยสายขนาด 2-4 นิ้ว แม้ว่าสายเคเบิลเริ่มต้นจะใช้เพียง 1 นิ้ว (สามารถต่อเติมไฟเบอร์ได้โดยไม่ต้องขุดร่อง)

ตัวแยกโมดูลาร์: ปรับใช้กล่องแยกแบบค่อยเป็นค่อยไปตามความต้องการที่เพิ่มขึ้น (ตู้ Clearfield FDH ปรับใช้แบบไม่มีคนอยู่ เพิ่มเทปคาสเซ็ตตามความจำเป็น)

สถาปัตยกรรมแบบแยกส่วนแบบรวมศูนย์: ตัวแยกกระจุกตัวอยู่ที่ตำแหน่งที่เข้าถึงได้ (ง่ายกว่าในการอัพเกรดอัตราส่วนการแยกหรือเพิ่มความจุ)

อุปกรณ์ที่ได้มาตรฐาน: กลุ่มผลิตภัณฑ์ที่สอดคล้องกันทั่วทั้งเครือข่าย (ทำให้การบำรุงรักษาและการขยายง่ายขึ้น)

เมื่อจะใช้: เครือข่ายใดๆ ที่คาดว่าจะเติบโตหรือมีการพัฒนาในช่วง 5+ ปี

ความคาดหวัง ROI: หลีกเลี่ยงต้นทุนการก่อสร้างในอนาคต 30-50% ด้วยการนำโครงสร้างพื้นฐานที่ติดตั้งกลับมาใช้ใหม่ ช่วยให้ขยายเวลาได้เร็วขึ้น 2-3 เท่า

วิธีที่ 5: การรวมการตรวจสอบฟิลด์

แม้แต่การออกแบบที่ดีที่สุดก็ยังมีข้อสันนิษฐานอยู่ การตรวจสอบภาคสนามจะตรวจจับความคลาดเคลื่อนก่อนที่จะกลายเป็นปัญหาในการก่อสร้าง

การวิจัย Geospatial Net เน้นย้ำว่าการตรวจสอบความถูกต้องในภาคสนามถือเป็นสิ่งสำคัญในระหว่างการออกแบบเครือข่าย FTTx การตรวจสอบอาจเปิดเผยการเปลี่ยนแปลงที่กระตุ้นให้เกิดการออกแบบเครือข่ายใหม่-การเปลี่ยนตำแหน่งตู้กระจายสินค้าหรือการแก้ไขการเข้าถึงอาจต้องมีการออกแบบใหม่ทั้งหมดหรือบางส่วน

สิ่งที่ได้รับการตรวจสอบ:

เงื่อนไขของเสาไฟฟ้า (ตรวจสอบความสามารถในการรับน้ำหนัก ความเป็นไปได้ในการติดตั้ง)

โครงสร้างพื้นฐานใต้ดิน (ยืนยันความพร้อมใช้งานของท่อ จุดเชื่อมต่อ)

การเข้าถึงทรัพย์สิน (ระบุข้อกำหนดความสะดวก ข้อกังวลของเจ้าของทรัพย์สิน)

ดินและภูมิประเทศ (ตรวจสอบสมมติฐานการขุดเจาะ/การขุดร่องลึก)

กระบวนการ: ทีมงานภาคสนามเดินตามเส้นทางที่ออกแบบด้วยอุปกรณ์เคลื่อนที่ที่แสดงแผนการออกแบบ ทำเครื่องหมายความแตกต่างโดยตรงในระบบการออกแบบ เรียกใช้การอัปเดตการออกแบบก่อนการระดมกำลังก่อสร้าง

เมื่อจะใช้: มีความสำคัญอย่างยิ่งต่อการปรับใช้บราวน์ฟิลด์ (การใช้โครงสร้างพื้นฐานที่มีอยู่ซ้ำ) และภูมิประเทศที่ท้าทาย มีความสำคัญน้อยกว่าสำหรับการปรับใช้ชานเมืองสีเขียว

ความคาดหวัง ROI: ป้องกันความล่าช้าในการก่อสร้างได้ 10-25% จากการค้นพบ "การออกแบบไม่ตรงกับความเป็นจริง"

เมื่อวิธีการออกแบบต้องแลกมาด้วยตัวมันเอง: การวิเคราะห์ความเท่าเทียม-

เครื่องมือและกระบวนการออกแบบเครือข่าย FTTx นั้นไม่ฟรี การสมัครสมาชิกซอฟต์แวร์มีค่าใช้จ่าย 15,000-80,000 ดอลลาร์สหรัฐฯ ต่อปี ขึ้นอยู่กับขนาดและฟังก์ชันการทำงาน เวลาวิศวกรรมการออกแบบจะเพิ่ม 50-150 ดอลลาร์ต่อบ้านที่ผ่านสำหรับการออกแบบโดยละเอียด การลงทุนจะคุ้มค่าเมื่อใด?

การใช้งานขนาดเล็ก (500-2,000 ครัวเรือน)

การลงทุนด้านการออกแบบ: 40,000-75,000 เหรียญสหรัฐ (ซอฟต์แวร์ + วิศวกรรม)ค่าใช้จ่ายในการปรับใช้โดยไม่มีข้อผิดพลาดในการออกแบบ: $1.2M-4.8M อัตราข้อผิดพลาดทั่วไปโดยไม่มีการออกแบบที่เหมาะสม: 10-15% ค่าใช้จ่ายข้อผิดพลาด: $120,000-720,000

คุ้มทุน-: การลงทุนด้านการออกแบบให้ผลตอบแทนโดยการป้องกันข้อผิดพลาดทั่วไปเพียง 10-15% สำหรับโปรเจ็กต์ขนาดนี้ คุณจะถึงจุดแตกหัก-แม้กระทั่งป้องกันข้อผิดพลาด 80-150 รายการ ซึ่งเป็นราคาโดยประมาณที่อนุญาตให้มีการปฏิเสธหรือค่าใช้จ่ายในการดูแลตำแหน่งแยกหนึ่งรายการ

สิทธิประโยชน์เพิ่มเติม: การก่อสร้างเร็วขึ้น เอกสารที่ดีกว่า ประสิทธิภาพการดำเนินงานมูลค่า 30,000-80,000 เหรียญสหรัฐต่อปี

คำตัดสิน: เศรษฐศาสตร์ส่วนเพิ่มเพื่อการปรับใช้ที่ง่ายที่สุด (บ้าน 500 หลัง สนามหญ้าสีเขียว เขตเทศบาลเดี่ยว) สมเหตุสมผลอย่างยิ่งสำหรับสิ่งที่ซับซ้อนกว่านี้

การปรับใช้ขนาดกลาง (2,000-10,000 ครัวเรือน)

การลงทุนด้านการออกแบบ: $75,000-200,000 ค่าใช้จ่ายในการปรับใช้: $4.8M-24M ค่าการป้องกันข้อผิดพลาด: 480,000-3.6 ล้านเหรียญสหรัฐ (10-15% ของต้นทุนการใช้งาน)

คุ้มทุน-: การลงทุนด้านการออกแบบให้ผลตอบแทนมากกว่าการป้องกันข้อผิดพลาดถึง 2-10 เท่า เมื่อคุณเพิ่มการประหยัดการปรับเส้นทางให้เหมาะสม (โดยทั่วไป 20%) ประโยชน์การดำเนินงาน และการดำเนินการที่เร็วขึ้น ROI ทั้งหมดจะสูงถึง 5-15 เท่า

คำตัดสิน: เศรษฐศาสตร์สนับสนุนวิธีการออกแบบที่เป็นทางการอย่างท่วมท้น การไม่ใช้คือเลือกที่จะเสียเงิน

การปรับใช้ขนาดใหญ่ (10,000+ บ้าน)

การลงทุนด้านการออกแบบ: $200,000-500,000 ค่าใช้จ่ายในการปรับใช้: $24M-100M+ มูลค่ารวม: การป้องกันข้อผิดพลาด + การเพิ่มประสิทธิภาพ + ความเร็ว + เอกสารประกอบ + ผลประโยชน์ด้านการดำเนินงานเกินกว่า 5M-15M

คำตัดสิน: วิธีการออกแบบไม่ใช่ต้นทุน-แต่เป็นศูนย์กำไร คำถามไม่ใช่ว่า "เราสามารถออกแบบได้หรือไม่" มันคือ "เราไม่สามารถออกแบบได้เหรอ?"

ต้นทุนทางเลือก: จะเกิดอะไรขึ้นเมื่อคุณข้ามการออกแบบ

ให้ฉันคำนวณต้นทุนจริงที่เกิดขึ้นโดยผู้ให้บริการที่ข้ามวิธีการออกแบบเครือข่าย FTTx ที่เหมาะสม โดยอิงตามกรณีศึกษาที่บันทึกไว้:

กรณีที่ 1: สหกรณ์ชนบท (บ้าน 2,200 หลัง การใช้งานทางอากาศ)

ข้ามการออกแบบเพื่อ "ประหยัดเวลาและเงิน" สร้างจากภาพร่างคร่าวๆ

เดือนที่ 3: ค้นพบบ้าน 340 หลังเกินงบประมาณการมองเห็น (อยู่ห่างจากตัวแยกสัญญาณมากเกินไป) วิธีแก้ไข: ติดตั้งตู้จ่ายไฟเพิ่มเติม 8 ตู้ ราคา: 280,000 ดอลลาร์ โดยไม่ได้วางแผนไว้

เดือนที่ 5: การตรวจสอบใบอนุญาตล้มเหลว-จุดยึดละเมิดกฎการโหลดเสาไฟฟ้า วิธีแก้ไข: ย้ายจุดเชื่อมต่อ 180 จุด ค่าใช้จ่าย: $340,000 + 6- ล่าช้าหนึ่งสัปดาห์

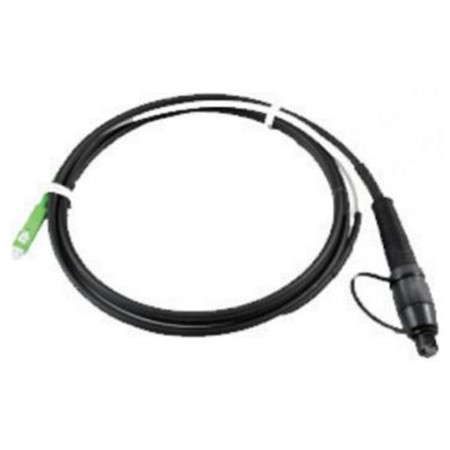

เดือนที่ 7: สายดรอปหมด (เรียงลำดับตามการเดา) วิธีแก้ไข: สั่งซื้อเร่งด่วนที่พรีเมี่ยม 40% ราคา: 95,000 ดอลลาร์

เดือนที่ 9: ขั้นตอนการเปิดใช้งาน: 23% ของการเชื่อมต่อล้มเหลวในครั้งแรก-เนื่องจากปัญหาด้านคุณภาพการเชื่อมต่อที่ไม่พบในระหว่างการก่อสร้าง วิธีแก้ไข: ทำการเชื่อมต่อ 506 ใหม่ ราคา: 126,500 ดอลลาร์

ต้นทุนส่วนเกินทั้งหมด: 841,500 ดอลลาร์ (ต้นทุนเกิน 34% จากงบประมาณ 2.5 ล้านดอลลาร์)ผลกระทบไทม์ไลน์: 9 เดือนในการดำเนินการให้เสร็จสิ้นเทียบกับ . 5.5 เดือนที่วางแผนไว้ (เกินกำหนดการ 64%)การลงทุนด้านการออกแบบที่เหมาะสมก็น่าจะเป็นเช่นนั้น: $65,000

การออกแบบอะไรจะขัดขวางได้: การคำนวณงบประมาณแบบออปติคัลจะช่วยระบุบ้านที่มีปัญหา 340 หลังก่อนการก่อสร้าง เอกสารที่เป็นไปตามใบอนุญาต-คงจะผ่านการตรวจสอบแล้ว รายการวัสดุที่ถูกต้องจะต้องสั่งปริมาณที่ถูกต้อง แผนคุณภาพการก่อสร้างอาจพบปัญหารอยต่อระหว่างการใช้งาน

กรณีที่ 2: ผู้ให้บริการโทรคมนาคมภูมิภาค (8,500 หลังคาเรือน ใต้ดินในเมือง)

ใช้การออกแบบ "คัดลอก-วาง" จากตลาดที่คล้ายคลึงกัน ไม่ได้ตรวจสอบสภาพท้องถิ่น

ก่อน-การก่อสร้าง: ใบอนุญาตล่าช้าโดยเฉลี่ย 4.2 เดือน (เทียบกับ. 1.5 เดือนโดยเฉลี่ยของอุตสาหกรรม) เนื่องจากการส่งขาดเอกสารประกอบในท้องถิ่นที่จำเป็น ราคา: 520,000 ดอลลาร์เป็นค่าล่าช้า

เดือนที่ 4: ชนหินที่ไม่คาดคิดบนเส้นทาง 15% (การออกแบบที่คัดลอกมาถือว่าสภาพดินในท้องถิ่น) วิธีแก้ไข: เปลี่ยนไปใช้เส้นทางที่น่าเบื่อหรือเส้นทางอื่น ค่าใช้จ่าย: $680,000 + 3- ล่าช้าเดือน

เดือนที่ 8: สถาปัตยกรรมตัวแยกที่เกิดขึ้นจริงไม่ตรงกับข้อกำหนดใบอนุญาตของเมืองสำหรับสถานที่ตั้งอุปกรณ์ วิธีแก้ไข: ออกแบบใหม่ 40% ของเครือข่ายระหว่างการก่อสร้าง- ราคา: 890,000 ดอลลาร์

หลัง-เปิดตัว: เอกสารประกอบแย่มากจนการปฏิบัติงานไม่สามารถแก้ไขปัญหาได้อย่างมีประสิทธิภาพ ต้นทุนม้วนรถบรรทุกที่สูงขึ้น ราคา: $180,000 ต่อปี

ต้นทุนส่วนเกินทั้งหมด: 2,270,000 เหรียญสหรัฐในปีแรก (+ บทลงโทษในการปฏิบัติงานอย่างต่อเนื่อง)ผลกระทบไทม์ไลน์: สร้างเสร็จใน 26 เดือนเทียบกับที่วางแผนไว้ . 14 เดือน (เกินจริง 86%)การลงทุนออกแบบที่เหมาะสม: $185,000

ค่าเสียโอกาส: ในช่วงล่าช้า 12 เดือน คู่แข่งได้รับส่วนแบ่งการตลาด 30% ที่พวกเขาไม่เคยฟื้นตัว

การตัดสินใจ: คุณควรลงทุนในวิธีการออกแบบเครือข่าย FTTx หรือไม่

หลังจากที่ได้ทราบสาเหตุ อย่างไร และค่าใช้จ่ายในการไม่ดำเนินการแล้ว กรอบการตัดสินใจก็ตรงไปตรงมา

ตอบว่า "ใช่" เป็นวิธีการออกแบบเครือข่าย FTTx อย่างเป็นทางการ หากข้อใดข้อหนึ่งเกี่ยวข้อง:

✓ การปรับใช้บ้านมากกว่า 1,000 หลัง ✓ การปรับใช้ Brownfield (การนำโครงสร้างพื้นฐานที่มีอยู่กลับมาใช้ใหม่) ✓ เทศบาล/เขตอำนาจศาลหลายแห่งที่เกี่ยวข้อง ✓ ภูมิประเทศที่ท้าทาย (ความหนาแน่นของเมือง ระยะทางในชนบท ความซับซ้อนทางธรณีวิทยา) ✓ การปรับใช้งานไฟเบอร์ครั้งแรก (เส้นโค้งการเรียนรู้ทำให้ข้อผิดพลาดมีราคาแพง) ✓ งบประมาณที่จำกัด (ไม่สามารถจ่ายค่าซ่อมแซมได้) ✓ ให้ทุนสนับสนุน- (การปฏิบัติตามข้อกำหนดและเอกสารประกอบ) ข้อกำหนด) ✓ การวางแผนเครือข่ายการดำเนินงาน (ไม่ใช่เฉพาะโครงการก่อสร้าง)

พิจารณาแนวทางที่ง่ายกว่าเท่านั้นหาก:

◆ บ้านต่ำกว่า 500 หลังในเขตอำนาจศาลเดียว ◆ การพัฒนากรีนฟิลด์พร้อมเงื่อนไขที่คาดเดาได้ ◆ ทีมงานที่มีประสบการณ์และประสบความสำเร็จในการใช้งานก่อนหน้านี้ในสภาพแวดล้อมที่คล้ายคลึงกัน ◆ การยอมรับต้นทุนที่สูงขึ้น 10-15% และระยะเวลาที่ยาวนานขึ้นเป็นความเสี่ยงที่ยอมรับได้ ◆ ความเต็มใจที่จะลงทุนในเอกสารคู่มือโดยละเอียด

ถึงกระนั้นก็ตาม แพลตฟอร์มการออกแบบที่ใช้ GIS{0}} ก็มีราคาไม่แพงเพียงพอ (15,000 ดอลลาร์- 30,000 ดอลลาร์สหรัฐฯ ต่อปีสำหรับผู้ประกอบการรายย่อย) ซึ่งจุดคุ้มทุนได้เปลี่ยนแปลงไปอย่างมาก สิ่งที่ดูเหมือนเครื่องมือ "สำหรับผู้ปฏิบัติงานรายใหญ่เท่านั้น" ในปี 2015 ถือเป็นแนวทางปฏิบัติมาตรฐานสำหรับการปรับใช้ที่บ้าน 500+ รายการ

ขั้นตอนต่อไปของคุณ: การใช้วิธีการออกแบบเครือข่าย FTTx

หากคุณมั่นใจว่าวิธีการออกแบบเครือข่าย FTTx มอบคุณค่า ต่อไปนี้เป็นแผนการดำเนินงานของคุณ:

ขั้นตอนที่ 1: ประเมินสถานะปัจจุบัน (1-2 สัปดาห์)

บันทึกกระบวนการออกแบบปัจจุบันของคุณ:

คุณใช้เครื่องมืออะไร? (Excel? CAD? GIS? ไม่มีอะไรเป็นทางการใช่ไหม)

ใครทำงานออกแบบ? (ในบ้าน-? ผู้รับเหมา? ไม่เป็นทางการ?)

การออกแบบของคุณ-ถึง-อัตราความสำเร็จในการก่อสร้างเป็นเท่าใด (มีการเปลี่ยนแปลงฟิลด์กี่ครั้ง เปอร์เซ็นต์การทำงานซ้ำ?)

คุณมี-เอกสารประกอบของเครือข่ายที่มีอยู่ที่ถูกต้องหรือไม่

ระบุจุดปวดเฉพาะเจาะจงที่คุณพยายามแก้ไข จัดลำดับความสำคัญตามผลกระทบด้านต้นทุน

ขั้นตอนที่ 2: กำหนดข้อกำหนด (2-3 สัปดาห์)

ต้อง-มีความสามารถ:

รองรับประเภทการใช้งานของคุณ (ทางอากาศ, ใต้ดิน, PON และ P2P)

การบูรณาการกับแหล่งข้อมูลที่คุณมี (GIS, ฐานข้อมูลที่อยู่, ระบบใบอนุญาต)

รูปแบบผลลัพธ์ที่คุณต้องการ (แบบก่อสร้าง, BOM, การขอใบอนุญาต)

คุณสมบัติการทำงานร่วมกันที่ตรงกับโครงสร้างทีมของคุณ

ดี-ที่-มีความสามารถ:

อัลกอริธึมการออกแบบอัตโนมัติ

การตรวจสอบสนามมือถือ

การจำลองเครือข่าย

บูรณาการกับระบบปฏิบัติการ

ขั้นตอนที่ 3: ประเมินวิธีแก้ปัญหา (4-6 สัปดาห์)

ขอการสาธิตจากผู้ขาย 3-4 รายที่ตรงกับความต้องการของคุณ ตัวเลือกชั้นนำ ได้แก่ :

เพื่อความต้องการที่ครอบคลุม: Comsof Fiber (IQGeo), VETRO FiberMap, Trimble Lodestarสำหรับผู้ประกอบการที่กำลังเติบโต: XON FTTx, ภูมิศาสตร์, IQGeoสำหรับการใช้งานเฉพาะทาง: Clearfield FieldSmart (การจัดการไฟเบอร์), Lepton GIS (เน้นการรวม GIS)

เกณฑ์การประเมิน:

การจับคู่ฟังก์ชันการทำงาน: 40%

ใช้งานง่าย: 25%

ระยะเวลาการดำเนินการและการสนับสนุน: 20%

ค่าใช้จ่าย (ใบอนุญาต + การใช้งาน): 15%

ดำเนินโครงการนำร่อง: ออกแบบพื้นที่บ้านจริง 200-500 หลังโดยใช้เครื่องมือแต่ละรายการที่ได้รับคัดเลือก เปรียบเทียบผลลัพธ์กับกระบวนการปัจจุบันของคุณ

ขั้นตอนที่ 4: นำไปใช้และฝึกอบรม (8-12 สัปดาห์)

สัปดาห์ที่ 1-3: การตั้งค่าซอฟต์แวร์ การนำเข้าข้อมูล การกำหนดค่าสัปดาห์ที่ 4-6: การฝึกอบรมทีมงาน (วิศวกรออกแบบ ทีมงานภาคสนาม ฝ่ายปฏิบัติการ)สัปดาห์ที่ 7-9: การดำเนินโครงการนำร่อง (ขนานกับกระบวนการเก่า)สัปดาห์ที่ 10-12: การปรับแต่ง การเพิ่มประสิทธิภาพเวิร์กโฟลว์ การเปลี่ยนแปลงเต็มรูปแบบ

ตัวชี้วัดความสำเร็จในการติดตาม:

ระยะเวลาการออกแบบ (เป้าหมาย: ลดลง 30-50%)

คำสั่งเปลี่ยนแปลงการก่อสร้าง (เป้าหมาย: ลดลงจาก X% เป็น<5%)

First-time activation success rate (target: >95%)

ความสมบูรณ์ของเอกสาร (เป้าหมาย: 100% ของเครือข่ายที่สร้างขึ้นจัดทำเป็นเอกสารภายใน 2 สัปดาห์หลังจากเสร็จสิ้น)

ขั้นตอนที่ 5: ทำซ้ำและเพิ่มประสิทธิภาพ (ต่อเนื่อง)

กระบวนการออกแบบปรับปรุงผ่านการฝึกฝน หลังจากโครงการแรก:

จัดบทเรียน-เซสชันการเรียนรู้

ปรับแต่งมาตรฐานการออกแบบและเทมเพลต

ปรับขั้นตอนการทำงานตามผลตอบรับภาคสนาม

ขยายการใช้คุณสมบัติขั้นสูง

ภายในโครงการ 3-4 คุณน่าจะได้เห็นประโยชน์เต็มที่เป็นรูปธรรม

คำถามที่พบบ่อย

ซอฟต์แวร์ออกแบบเครือข่าย FTTx จำเป็นสำหรับผู้ให้บริการรายย่อยที่มีสมาชิกต่ำกว่า 5,000 รายหรือไม่

ใช่ แต่ปรับขนาดโซลูชันตามความต้องการของคุณ แม้แต่ผู้ปฏิบัติงานรายเล็กก็ยังได้รับประโยชน์จากการออกแบบที่ใช้ GIS- เพื่อการเพิ่มประสิทธิภาพเส้นทาง คุณภาพเอกสาร และประสิทธิภาพการดำเนินงาน อย่างไรก็ตาม คุณไม่จำเป็นต้องมีแพลตฟอร์มระดับองค์กรที่แพงที่สุด โซลูชันระดับกลาง- เช่น XON FTTx หรือ Geograph นำเสนอความสามารถที่แข็งแกร่งในราคา 15,000 ดอลลาร์สหรัฐฯ-35,000 ดอลลาร์สหรัฐฯ ต่อปี- ในราคาที่เอื้อมถึงได้ โดยประหยัดเงินได้ 50,000-200,000 ดอลลาร์สหรัฐฯ จากการปรับใช้ที่บ้านจำนวน 1,000-2,000 ดอลลาร์ จุดคุ้มทุนจะเกิดขึ้นในโครงการแรกของคุณหากคุณป้องกันข้อผิดพลาดหลักเพียง 5-10 ข้อ

การออกแบบเครือข่าย FTTx อย่างถูกต้องใช้เวลานานเท่าใด

สำหรับพื้นที่บ้าน 2,000-: วิธีการออกแบบด้วยตนเองต้องใช้เวลา 6-10 สัปดาห์ ซอฟต์แวร์การออกแบบอัตโนมัติช่วยลดเวลาลงเหลือ 2-4 สัปดาห์ รวมถึงการตรวจสอบภาคสนามด้วย การลงทุนด้านเวลาจะปรับขนาดเป็นเส้นตรงโดยประมาณ โดยการติดตั้งใช้งานในบ้าน 10,000 หลังจะใช้เวลา 10-20 สัปดาห์ในการออกแบบที่เหมาะสม ผู้ปฏิบัติงานที่พยายามลัดไทม์ไลน์นี้โดยการข้ามขั้นตอนการออกแบบจะใช้เวลาในการปรับปรุงการก่อสร้างมากกว่าที่ "บันทึกไว้" ในการออกแบบอย่างหลีกเลี่ยงไม่ได้ถึง 2-3 เท่า หลักการทั่วไปของอุตสาหกรรม: ลงทุน 8-12% ของระยะเวลาโครงการในการออกแบบเพื่อประหยัด 30-50% ในประสิทธิภาพการก่อสร้าง

เราสามารถใช้เครื่องมือออกแบบเครือข่าย FTTx แบบโอเพ่นซอร์สหรือฟรี-ได้หรือไม่

แพลตฟอร์ม GIS ฟรี (QGIS) รวมกับสเปรดชีตสามารถรองรับการแสดงภาพขั้นพื้นฐานและการวางแผนสำหรับการใช้งานขนาดเล็กมาก (น้อยกว่า 500 บ้าน) อย่างไรก็ตาม พวกเขาขาดความสามารถเฉพาะด้านไฟเบอร์ที่สำคัญ-: การคำนวณงบประมาณการสูญเสียอัตโนมัติ อัลกอริธึมการกำหนดเส้นทางไฟเบอร์ที่ปรับให้เหมาะสมสำหรับข้อจำกัดด้านโทรคมนาคม การสร้างรายการวัสดุแบบรวม และเทมเพลตเอกสารประกอบการก่อสร้าง เจ้าหน้าที่คนหนึ่งพยายามออกแบบโอเพ่นซอร์ส-สำหรับบ้าน 800 หลัง พวกเขาใช้เวลา 140 ชั่วโมงในการสร้างเวิร์กโฟลว์แบบกำหนดเอง เทียบกับ 40 ชั่วโมงโดยใช้ซอฟต์แวร์ที่สร้างขึ้นตามวัตถุประสงค์- วิธีการแบบ "ฟรี" มีค่าใช้จ่ายเพิ่มขึ้น 12,000 ดอลลาร์ในด้านเวลาทางวิศวกรรม บวกกับอัตราข้อผิดพลาดที่เพิ่มขึ้น สำหรับการปรับใช้ในบ้านมากกว่า 500 หลัง ซอฟต์แวร์-ที่สร้างขึ้นตามวัตถุประสงค์จะให้ ROI 5-15 เท่า แม้จะคิดเป็นต้นทุนใบอนุญาตก็ตาม

การออกแบบเครือข่ายและการวางแผนเครือข่ายใน FTTx แตกต่างกันอย่างไร

การวางแผนเป็นกลยุทธ์-ซึ่งตอบโจทย์ "เราควรสร้างที่ไหนและเทคโนโลยีอะไร" การออกแบบเป็นไปตามยุทธวิธี-ซึ่งตอบได้ว่า "เราจะสร้างมันขึ้นมาได้อย่างไร" การวางแผนจะกำหนดพื้นที่ให้บริการ คำนวณกรณีทางธุรกิจ เลือก PON เทียบกับจุด-ถึง-จุด และประมาณการลงทุนทั้งหมด การออกแบบแปลแผนเหล่านั้นให้เป็นข้อกำหนดในการก่อสร้าง-: เส้นทางเคเบิลที่แน่นอน ตำแหน่งจุดต่อ การจัดวางอุปกรณ์ และรายการวัสดุที่ครบถ้วน คิดว่าการวางแผนเป็นเหมือนแบบร่างของสถาปนิกและการออกแบบเป็นพิมพ์เขียวทางวิศวกรรม ทั้งสองอย่างมีความสำคัญ แต่การออกแบบคือสิ่งที่ทีมงานก่อสร้างทำงาน ผู้ปฏิบัติงานจำนวนมากข้ามจากการวางแผนไปสู่การก่อสร้างโดยตรง-ช่องว่างดังกล่าวทำให้เกิดข้อผิดพลาดมูลค่า 2.3 ล้านเหรียญสหรัฐ

เราจะจัดการกับการออกแบบเครือข่าย FTTx อย่างไรเมื่อเราไม่มีข้อมูลพื้นฐานที่ถูกต้อง

คุณภาพของข้อมูลฐานจะกำหนดคุณภาพการออกแบบ หากไม่มีข้อมูลที่อยู่ที่แม่นยำ ภาพถ่ายทางอากาศ และบันทึกโครงสร้างพื้นฐานที่มีอยู่ การออกแบบใดๆ ก็ตามย่อมมีสมมติฐานที่ทำให้เกิดความประหลาดใจในการก่อสร้าง หากข้อมูลของคุณไม่ดี ให้ลงทุนในการรับข้อมูลก่อนการออกแบบ: มอบหมายการสำรวจทางอากาศ (ฝาปิดสำหรับสาธารณูปโภคใต้ดิน ภาพความละเอียดสูง-สำหรับด้านบน-พื้นดิน) ทำสัญญากับผู้ให้บริการ GIS เพื่อตรวจสอบความถูกต้องของที่อยู่และการเข้ารหัสทางภูมิศาสตร์ ดำเนินการสำรวจภาคสนามของโครงสร้างพื้นฐานที่มีอยู่ และมีส่วนร่วมกับเทศบาลเพื่อรับฐานข้อมูลใบอนุญาตและบันทึกสาธารณูปโภค โดยทั่วไปจะมีราคา 8,000-25,000 ดอลลาร์สำหรับพื้นที่บ้าน 2,000 หลัง การพยายามออกแบบด้วยข้อมูลที่ไม่ดีจะมีค่าใช้จ่ายเพิ่มขึ้น 3-5 เท่า เมื่อสมมติฐานพิสูจน์ได้ว่าไม่ถูกต้องในระหว่างการก่อสร้าง ผู้ปฏิบัติงานรายหนึ่งใช้เงิน 15,000 ดอลลาร์ไปกับการเก็บข้อมูล ป้องกันไม่ให้เกิดความประหลาดใจในการก่อสร้างมูลค่า 180,000 ดอลลาร์ ผลตอบแทนการลงทุน: 12:1.

เราควรออกแบบเครือข่ายทั้งหมดล่วงหน้าหรือออกแบบทีละน้อยในขณะที่เราสร้าง?

ทั้งสองวิธีใช้ได้ผลขึ้นอยู่กับสถานการณ์ของคุณการออกแบบที่ครอบคลุมล่วงหน้าเหมาะที่สุดสำหรับ: การปรับใช้เฟสเดียว- (สร้างทุกอย่างใน 12-18 เดือน) ให้-โครงการที่ได้รับทุนสนับสนุนซึ่งต้องการเอกสารประกอบที่ครบถ้วน และตลาดที่มีการแข่งขันซึ่ง-ความรวดเร็วในการเข้าสู่ตลาดเป็นสิ่งสำคัญการออกแบบที่เพิ่มขึ้นทำงานได้ดีกว่าสำหรับ: การเปิดตัวหลายปี-ซึ่งมีความต้องการเปลี่ยนแปลงไป ตลาดที่มีอัตราการเข้าซื้อที่ไม่แน่นอน และสภาพแวดล้อมการเรียนรู้ที่ระยะเริ่มต้นแจ้งการออกแบบในภายหลัง ผู้ปฏิบัติงานจำนวนมากใช้แบบผสม: การวางแผนระดับสูง-ที่ครอบคลุม (กำหนดสถาปัตยกรรมโดยรวม ตำแหน่งตัวแยก โครงสร้างพื้นฐานหลัก) บวกกับการออกแบบโดยละเอียดของขั้นตอนการก่อสร้างแต่ละขั้นตอน 3-6 เดือนก่อนการใช้งาน สิ่งนี้ทำให้มูลค่าการวางแผนสมดุลกับความยืดหยุ่นในการปรับตัว

จะเกิดอะไรขึ้นเมื่อสภาพสนามไม่ตรงกับการออกแบบระหว่างการก่อสร้าง?

ความแปรปรวนของฟิลด์เป็นเรื่องปกติ-คาดว่า 5-15% ของการออกแบบจะต้องมีการปรับเปลี่ยนระหว่างการก่อสร้าง วิธีการออกแบบเครือข่าย FTTx ที่เหมาะสมประกอบด้วยกระบวนการจัดการการเปลี่ยนแปลง: ทีมงานภาคสนามมีความแปรปรวนของเอกสารโดยใช้อุปกรณ์เคลื่อนที่ (ภาพถ่าย พิกัด GPS บันทึก) ทีมออกแบบตรวจสอบและอนุมัติการเปลี่ยนแปลงภายใน 24-48 ชั่วโมง เอกสารที่สร้างขึ้นจะอัปเดตโดยอัตโนมัติจากการเปลี่ยนแปลงที่ได้รับอนุมัติ และการรับประกันคุณภาพจะตรวจสอบความถูกต้องว่าการเปลี่ยนแปลงจะรักษาประสิทธิภาพของเครือข่าย สิ่งสำคัญคือการแยกความแตกต่างระหว่างการปรับเปลี่ยนฟิลด์เล็กน้อย (ยอมรับได้) และข้อบกพร่องในการออกแบบที่สำคัญ (บ่งชี้ถึงความล้มเหลวของกระบวนการออกแบบ) หากฟิลด์มีการเปลี่ยนแปลงเกิน 15% ของงาน กระบวนการออกแบบของคุณจำเป็นต้องมีการปรับปรุง ซึ่งมีแนวโน้มว่าจะมีการตรวจสอบฟิลด์ที่ไม่เพียงพอ หรือคุณภาพของข้อมูลพื้นฐานไม่ดี

วิธีการออกแบบเครือข่าย FTTx คำนึงถึงวิวัฒนาการทางเทคโนโลยีในอนาคตอย่างไร

การพิสูจน์อักษรในอนาคต-จำเป็นต้องมีการออกแบบที่ยืดหยุ่นในโครงสร้างพื้นฐาน กลยุทธ์สำคัญ ได้แก่ :ท่อขนาดใหญ่เกินไป(ติดตั้งความจุมากกว่าความต้องการเร่งด่วน 40-60%)สถาปัตยกรรมตัวแยกโมดูลาร์(อัปเกรดอัตราส่วนการแยกหรือสลับเทคโนโลยีตัวแยกได้อย่างง่ายดาย)การแยกจากส่วนกลาง(ตัวแยกอยู่ที่ตู้ที่เข้าถึงได้แทนที่จะเป็นฐานฝัง)การจัดสรรไฟเบอร์สีเข้ม(สำรองความจุไฟเบอร์ไว้ 20-30% สำหรับการใช้งานที่ไม่ได้กำหนดไว้ในอนาคต) และการวางแผนตำแหน่งอุปกรณ์(ตู้ขนาดและสิ่งอำนวยความสะดวกสำหรับการอัพเกรดเทคโนโลยี) ค่าใช้จ่ายพรีเมียมสำหรับการออกแบบที่พร้อมใช้ในอนาคต-: 10-15% ค่าใช้จ่ายในการสร้างโครงสร้างพื้นฐานที่ยังไม่พร้อมในอนาคต-: 200-400% ภายในปี 2573 เครือข่ายจะเปลี่ยนจาก GPON เป็น XGS-PON เป็น 25G-PON การออกแบบที่สร้างขึ้นในปัจจุบันควรรองรับการเปลี่ยนแปลงเหล่านั้นโดยไม่ต้องมีการสร้างใหม่ครั้งใหญ่

ผู้รับเหมาสามารถจัดการการออกแบบเครือข่ายได้หรือไม่ หรือเราควรเก็บไว้ที่บ้าน-

ทั้งสองรุ่นใช้งานได้ ขึ้นอยู่กับความสามารถและขนาดของคุณออกแบบสัญญาเหมาะสมเมื่อ: คุณกำลังปรับใช้เครือข่ายแรกๆ (ขาดความเชี่ยวชาญภายใน) การปรับใช้งานเพียงครั้งเดียว-หรือไม่บ่อยนัก (ไม่สามารถกำหนดพนักงานออกแบบเต็มเวลาได้-) คุณต้องการความเชี่ยวชาญเฉพาะทาง (การออกแบบชุมชนเมืองที่ซับซ้อน เทคโนโลยีเฉพาะ) หรือคุณต้องการการตรวจสอบข้อเสนอของผู้รับเหมาโดยอิสระการออกแบบภายใน-บ้านเหมาะสมเมื่อ: การติดตั้งบ้าน 2,000+ หลังเป็นประจำทุกปี คุณมีวิศวกรออกแบบโทรคมนาคมที่มีประสบการณ์ คุณรักษาการปฏิบัติงานบนเครือข่ายที่ออกแบบไว้ (ความรู้ด้านการออกแบบช่วยในการแก้ไขปัญหา) และคุณต้องการควบคุมวิธีการสูงสุด ผู้ปฏิบัติงานจำนวนมากใช้แบบผสม: ผู้รับเหมาสำหรับการออกแบบเครือข่ายเบื้องต้น (ระยะการเรียนรู้) ค่อยๆ เปลี่ยนไปเป็นทีมออกแบบภายใน- และผู้รับเหมาสำหรับสถานการณ์พิเศษ (วิศวกรรมที่ซับซ้อน ความจุล้น) ปัจจัยสำคัญไม่ได้อยู่ที่ใครเป็นผู้ออกแบบ แต่ขึ้นอยู่กับว่าพวกเขาปฏิบัติตามวิธีการออกแบบที่เข้มงวดหรือไม่

การออกแบบเครือข่าย FTTx ควรมีรายละเอียดมากน้อยเพียงใดก่อนการก่อสร้าง

ข้อกำหนดรายละเอียดการออกแบบจะแตกต่างกันไปตามความซับซ้อนของเครือข่าย แต่มาตรฐานพื้นฐานประกอบด้วย:ระดับเส้นทาง(เส้นทางสายเคเบิลมีความแม่นยำ +/- 2 เมตร ระบุตำแหน่งรอยต่อ ระบุการใช้โครงสร้างพื้นฐานซ้ำที่มีอยู่)ระดับอุปกรณ์(ตำแหน่งตัวแยกสัญญาณพร้อมพิกัด GPS ข้อมูลจำเพาะของตู้/ตู้ รายละเอียดการกำหนดค่าอุปกรณ์)ระดับการเชื่อมต่อ(ระบุที่อยู่ที่สามารถให้บริการได้ทั้งหมด, ระบุวิธีการกำหนดเส้นทางแบบหล่น, ตำแหน่งติดตั้ง ONT สำหรับ MDU)ระดับวัสดุ(รายการวัสดุที่ครบถ้วนตามส่วนเส้นทาง ข้อมูลจำเพาะและความยาวของสายเคเบิล สินค้าคงคลังส่วนประกอบแบบพาสซีฟ) และระดับการทดสอบ(ตำแหน่งของจุดทดสอบ เกณฑ์การยอมรับ ขั้นตอนการควบคุมคุณภาพ) ทีมงานก่อสร้างควรได้รับเอกสารที่มีรายละเอียดเพียงพอสำหรับการตัดสินใจ 90% ก่อน- รายละเอียดที่ไม่เพียงพอจะเปลี่ยนการตัดสินใจ-ให้กับทีมงานภาคสนาม-ซึ่งส่งผลให้ความสม่ำเสมอ ประสิทธิภาพ และคุณภาพลดลง

ประเด็นสำคัญ: การออกแบบไม่ใช่ค่าใช้จ่ายเพิ่มเติม

เมื่อสามปีที่แล้ว ฉันคงจะพูดว่า "วิธีการออกแบบเครือข่าย FTTx เป็นแนวทางปฏิบัติที่ดีที่สุด" วันนี้ ฉันพูดว่า: สิ่งเหล่านี้คือข้อกำหนดในการอยู่รอด

ขอบสำหรับข้อผิดพลาดยุบลง ต้องเผชิญกับการปรับใช้ไฟเบอร์: ไทม์ไลน์ที่ถูกบีบอัดซึ่งขับเคลื่อนโดยกำหนดเวลาการให้ทุนและแรงกดดันด้านการแข่งขัน งบประมาณที่เข้มงวดมากขึ้นเนื่องจากการอุดหนุนไม่เป็นไปตามอัตราเงินเฟ้อ การขาดแคลนแรงงานที่มีทักษะทำให้การทำงานซ้ำมีราคาแพงมาก และความซับซ้อนที่เพิ่มขึ้นเมื่อเครือข่ายผสานรวม 5G, IoT และโครงสร้างพื้นฐานอัจฉริยะ ผู้ปฏิบัติงานที่จะประสบความสำเร็จในสภาพแวดล้อมนี้คือผู้ที่ออกแบบประสิทธิภาพในทุกขั้นตอน-โดยเริ่มจากการออกแบบ

หายนะมูลค่า 2.3 ล้านดอลลาร์จากการเปิดบทความนี้? ขณะนี้ผู้ให้บริการรายดังกล่าวใช้วิธีการออกแบบเครือข่าย FTTx ที่ครอบคลุม การใช้งานครั้งต่อไปที่มีขนาดใกล้เคียงกันเกิดขึ้นภายใต้งบประมาณ 15% และเสร็จสิ้นก่อนกำหนด 6 สัปดาห์ ทีมเดียวกัน เงื่อนไขตลาดเดียวกัน-กระบวนการต่างกัน

คำถามไม่ใช่ว่า "เราสามารถลงทุนในวิธีการออกแบบได้หรือไม่" มันคือ "เราสามารถจ่ายทางเลือกอื่นได้หรือไม่"

นี่คือสิ่งที่การออกแบบเครือข่าย FTTx ที่เหมาะสมมอบให้:

ลด 25-40%ในต้นทุนการใช้งานผ่านการเพิ่มประสิทธิภาพเส้นทางและการป้องกันข้อผิดพลาด

เร็วขึ้น 35-50%โครงการเสร็จสิ้นโดยขจัดความล่าช้า-ที่เกี่ยวข้องกับการออกแบบ

อัตราความล้มเหลวต่ำกว่า 5%(เทียบกับ. 15-30% ที่ไม่มีการออกแบบ) ลดต้นทุนการทำงานซ้ำ

เอกสารที่ช่วยให้การดำเนินงานที่มีประสิทธิภาพ การแก้ไขปัญหาที่รวดเร็วขึ้น และการขยายธุรกิจอย่างมั่นใจ

ความยืดหยุ่นแห่งอนาคตสนับสนุนวิวัฒนาการทางเทคโนโลยีโดยไม่ต้องสร้างใหม่ราคาแพง

การลงทุนเพื่อให้บรรลุเป้าหมายนี้? โดยทั่วไป 3-6% ของงบประมาณการปรับใช้สำหรับเครื่องมือออกแบบ กระบวนการ และมูลค่าทางวิศวกรรมที่ส่งคืน 5-15 เท่าผ่านการป้องกันข้อผิดพลาดเพียงอย่างเดียว ก่อนที่จะนับรวมประโยชน์ในการเพิ่มประสิทธิภาพและความได้เปรียบในการปฏิบัติงาน

แผนปฏิบัติการของคุณเริ่มตั้งแต่วันนี้:

ประเมินแนวทางปัจจุบันของคุณสุจริต. อัตราคำสั่งเปลี่ยนแปลงการก่อสร้างของคุณคือเท่าใด อัตราความสำเร็จในการเปิดใช้งาน? คุณภาพเอกสาร? ตัวชี้วัดเหล่านี้แสดงให้เห็นว่าคุณต้องการวิธีการออกแบบที่ดีขึ้นหรือไม่

คำนวณความเสี่ยงของคุณ- คูณต้นทุนการใช้งานทั่วไปของคุณ 15-30% นั่นคือการสูญเสียที่อาจเกิดขึ้นจากการออกแบบที่ไม่เพียงพอ เทียบกับการลงทุนออกแบบ 3-6% คณิตมันโหดร้าย

ขอการสาธิตจากผู้ขายซอฟต์แวร์การออกแบบตรงกับขนาดของคุณ ลงทุน 2-3 สัปดาห์ในการประเมินโซลูชัน แพลตฟอร์มที่เหมาะสมจะจ่ายเองสำหรับโปรเจ็กต์แรก

ดำเนินโครงการนำร่องโดยใช้วิธีการออกแบบที่เหมาะสม เปรียบเทียบผลลัพธ์กับแนวทางดั้งเดิมของคุณ ปล่อยให้ข้อมูลเป็นตัวขับเคลื่อนการตัดสินใจของคุณ

นำไปปฏิบัติอย่างเป็นระบบ- วิธีการออกแบบปรับปรุงผ่านการฝึกฝน โปรเจ็กต์ที่สามของคุณจะทำงานได้ราบรื่นกว่าโปรเจ็กต์แรก ภายในโครงการที่ 5 คุณจะสงสัยว่าคุณเคยดำเนินการอย่างไรหากไม่มีพวกเขา

เครือข่ายไฟเบอร์ที่คุณออกแบบในวันนี้จะให้บริการชุมชนเป็นเวลา 30-50 ปี อนาคต-คุณจะต้องขอบคุณปัจจุบัน-คุณที่ลงทุนในวิธีการออกแบบที่เหมาะสม หรือสาปแช่งปัจจุบันที่คุณใช้ทางลัดที่กลายเป็นข้อจำกัดถาวร

คุณจะสร้างมรดกชิ้นไหน?

ประเด็นสำคัญ

วิธีการออกแบบเครือข่าย FTTx ไม่ใช่ค่าใช้จ่ายในการจัดทำเอกสาร-แต่เป็นเครื่องมือเพิ่มประสิทธิภาพที่ป้องกันข้อผิดพลาดร้ายแรง ควบคุมต้นทุน และทำให้การดำเนินงานมีประสิทธิภาพ ผู้ปฏิบัติงานที่ไม่มีกระบวนการออกแบบอย่างเป็นทางการจะพบกับค่าใช้จ่ายเกิน 30-50% ไทม์ไลน์ที่ขยายออกไป และอัตราความล้มเหลวเป็นเลขสองหลัก เทียบกับอัตราความล้มเหลว 5% ที่ได้รับด้วยวิธีการออกแบบที่เหมาะสม

Design Value Pyramid มอบสิทธิประโยชน์ในสี่ระดับ: ระดับ 1 ป้องกันข้อผิดพลาดร้ายแรง (การละเมิดงบประมาณเชิงแสง ความล้มเหลวของใบอนุญาต การจับคู่วัสดุที่ไม่ตรงกัน) ที่ทำให้เกิดความเสียหายในการใช้งาน ระดับ 2 ควบคุมต้นทุนผ่านการเพิ่มประสิทธิภาพเส้นทางและการประกันคุณภาพ ซึ่งช่วยประหยัดได้ถึง 20-35% ระดับ 3 ช่วยให้เกิดความเป็นเลิศในการปฏิบัติงานด้วยการแก้ไขปัญหาที่รวดเร็วยิ่งขึ้นและการจัดการความจุที่มีประสิทธิภาพ ระดับ 4 ให้ความได้เปรียบทางการแข่งขันผ่านการพิสูจน์อนาคตและความคล่องตัวเชิงกลยุทธ์

วิธีการออกแบบสมัยใหม่ผสมผสานแนวทางที่สำคัญ 5 ประการเข้าด้วยกัน: แพลตฟอร์มการออกแบบที่ใช้ GIS- สำหรับการแสดงภาพเชิงพื้นที่และการทำงานร่วมกัน อัลกอริธึมการออกแบบอัตโนมัติที่เพิ่มประสิทธิภาพเส้นทางและการจัดวางอุปกรณ์ การสร้างแบบจำลองงบประมาณที่สูญเสียเพื่อให้มั่นใจว่าเส้นทางของลูกค้าทุกเส้นทางอยู่ภายในข้อกำหนดเฉพาะ การวางแผนสถาปัตยกรรมแบบโมดูลาร์ที่ปรับขนาดได้เพื่อความยืดหยุ่นในอนาคต และการรวมการตรวจสอบภาคสนามที่ตรวจจับความคลาดเคลื่อนก่อนเริ่มการก่อสร้าง

การลงทุนด้านการออกแบบคุ้มค่ากับโครงการแรก: สำหรับการปรับใช้ที่บ้าน 2,000-10,000 ครั้ง การลงทุนด้านการออกแบบมูลค่า 75,000-200,000 ดอลลาร์สหรัฐฯ จะช่วยป้องกันข้อผิดพลาดทั่วไปมูลค่า 480,000-3.6 ล้านดอลลาร์สหรัฐฯ (10-15% ของต้นทุนการปรับใช้) เมื่อเพิ่มการประหยัดการเพิ่มประสิทธิภาพเส้นทาง (โดยทั่วไป 20%) และผลประโยชน์ในการดำเนินงาน ROI ทั้งหมดจะสูงถึง 5-15 เท่า แม้แต่การใช้งานขนาดเล็กจำนวน 500-1,000 หลังคาเรือนก็สามารถบรรลุจุดคุ้มทุนโดยการป้องกันข้อผิดพลาดทั่วไปเพียง 10-15%

กรอบการตัดสินใจตรงไปตรงมา: ใช้วิธีการออกแบบเครือข่าย FTTx อย่างเป็นทางการสำหรับการปรับใช้มากกว่า 1,000 หลัง โครงการบราวน์ฟิลด์ เขตอำนาจศาลหลายแห่ง ภูมิประเทศที่ท้าทาย การใช้งาน-ไทม์ไฟเบอร์ครั้งแรก งบประมาณที่จำกัด ให้-โครงการที่ได้รับทุนสนับสนุน หรือเครือข่ายการปฏิบัติงาน บทเรียนมูลค่า 2.3 ล้านเหรียญสหรัฐพิสูจน์ให้เห็นว่าการข้ามการออกแบบเพื่อ "ประหยัดเวลาและเงิน" กลายเป็นการตัดสินใจที่แพงที่สุดที่คุณจะต้องทำ

แหล่งข้อมูล

ไอคิวจีโอ. (2024) "การใช้ซอฟต์แวร์ออกแบบเครือข่าย FTTx ให้เกิดประโยชน์สูงสุดในโครงการ Brownfield" iqgeo.com

วีโทร (2024) "การคาดการณ์ความต้องการแบนด์วิธในอนาคตอย่างแม่นยำด้วย VETRO" vetrofibermap.com

วีอาวี โซลูชั่น (2024) "แผนการรับรองการก่อสร้างพร้อมกระบวนการทดสอบอัตโนมัติ" viavisolutions.com

VC4-IMS. (2024) "การจัดการสินค้าคงคลังแบบรวมศูนย์สำหรับโครงสร้างพื้นฐานเครือข่าย" vc4.com

จีโอสตรัค (2024) "อัตโนมัติ-ออกแบบฟังก์ชันการทำงานสำหรับการพัฒนาเครือข่าย FTTx" geostruct.fi

เคลียร์ฟิลด์ (2024) "การออกแบบเครือข่าย FTTx ด้วยสถาปัตยกรรมแบบโมดูลาร์ที่ปรับขนาดได้" seeclearfield.com

ซอฟต์แวร์เลปตัน (2024) "การวางแผนเครือข่าย FTTH พร้อมบูรณาการ GIS" leptonsoftware.com

ซอน. (2024) "การค้นพบสายเคเบิลที่ไม่ได้ใช้งานและพอร์ตที่ไม่ได้ใช้งานในโครงสร้างพื้นฐานเครือข่าย" xon.fi

เน็ตเชิงพื้นที่ (2024) "การตรวจสอบภาคสนามระหว่างการออกแบบเครือข่าย FTTx" ภูมิสารสนเทศ-net.com

Splice.me (2024) "แนวโน้มในอนาคตในการออกแบบเครือข่าย FTTx จนถึงปี 2030" ประกบฉัน
