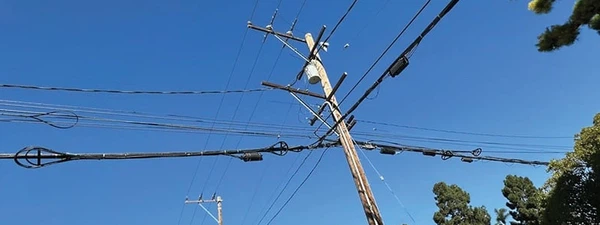

จะเรียนรู้ได้อย่างไรว่า ADSS Fiber Cable คืออะไร

สายเคเบิลไฟเบอร์ ADSS เป็นสายเคเบิลออปติคัลที่ไม่ใช่-โลหะ ซึ่งแข็งแรงพอที่จะรับน้ำหนักของตัวเองระหว่างเสาหรือเสาได้โดยไม่ต้องใช้สายส่ง ตัวย่อย่อมาจาก All-Dielectric Self- Supporting หมายความว่าประกอบด้วยวัสดุฉนวนเท่านั้นและสามารถแขวนได้อย่างอิสระบนโครงสร้างเหนือศีรษะ

เหตุใดสายเคเบิลไฟเบอร์ ADSS จึงเปลี่ยนการใช้งานทางอากาศ

สายเคเบิลใยแก้วนำแสงแบบเดิมประสบปัญหาพื้นฐานเมื่อใช้งานทางอากาศใกล้กับสายไฟ: ส่วนประกอบที่เป็นโลหะนำไฟฟ้า สิ่งนี้ทำให้เกิดสถานการณ์ที่เป็นอันตรายและขั้นตอนการติดตั้งที่ซับซ้อน สาธารณูปโภคด้านไฟฟ้าจำเป็นต้องมีวิธีในการเดินสายสื่อสารควบคู่ไปกับตัวนำไฟฟ้าแรงสูง- โดยไม่สร้างอันตรายจากไฟฟ้าหรือต้องการโครงสร้างพื้นฐานการสนับสนุนที่มีราคาแพง

สายเคเบิล ADSS แก้ปัญหาทั้งสองอย่างไปพร้อมๆ กัน ด้วยการเลิกใช้ส่วนประกอบที่เป็นโลหะทั้งหมดและออกแบบสายเคเบิลให้รับน้ำหนักของตัวเอง ผู้ผลิตจึงสร้างโซลูชันที่สามารถติดตั้งได้ในครั้งเดียวตามแนวทางเดินส่งกำลัง การออกแบบที่ไม่-นำไฟฟ้าหมายความว่าทีมงานสามารถทำงานบนสายไฟที่มีไฟฟ้าโดยไม่ต้องปิดระบบไฟฟ้า ซึ่งช่วยประหยัดค่าสาธารณูปโภคด้านสาธารณูปโภคได้อย่างมาก

เทคโนโลยีนี้มีต้นกำเนิดมาจากสายเคเบิลภาคสนามน้ำหนักเบาทางการทหารที่พัฒนาขึ้นในช่วงทศวรรษ 1980 วิศวกรได้ดัดแปลงการออกแบบที่ทนทานนี้สำหรับโครงสร้างพื้นฐานด้านพลังงานและโทรคมนาคมของพลเรือน ในปัจจุบัน สายเคเบิลไฟเบอร์ ADSS รองรับเส้นใยได้ถึง 864 เส้นในระยะทางถึง 1,500 เมตร ส่งข้อมูลที่ความยาวคลื่น 1310 นาโนเมตรหรือ 1550 นาโนเมตรสำหรับระยะทางเกิน 100 กิโลเมตรโดยไม่มีตัวส่งสัญญาณซ้ำ

โครงสร้างสายเคเบิลไฟเบอร์ ADSS สร้าง-ความแข็งแกร่งในการรองรับตนเองได้อย่างไร

สถาปัตยกรรมภายในของสายเคเบิลเป็นตัวกำหนดความสามารถในการแขวนระหว่างโครงสร้างอย่างอิสระ การออกแบบหลักสองแบบครองตลาด โดยแต่ละแบบได้รับการปรับให้เหมาะสมสำหรับความยาวช่วงและสภาพแวดล้อมที่แตกต่างกัน

การออกแบบท่อกลาง

ในการกำหนดค่านี้ เส้นใยนำแสงจะอยู่ภายในท่อหลวม PBT (โพลีบิวทิลีนเทเรฟทาเลต) หลอดเดียวที่เต็มไปด้วยเจลปิดกั้นน้ำ- ท่อให้สภาพแวดล้อมในการป้องกันโดยควบคุมความยาวเส้นใยส่วนเกินได้ ช่วยให้เกลียวแก้วขยับได้เล็กน้อยโดยไม่เกิดแรงตึงเมื่อสายเคเบิลงอ รอบๆ แกนกลางนี้ ผู้ผลิตจะพันเส้นด้ายอะรามิดหลายชั้น-ซึ่งเป็นเส้นใยที่มีความแข็งแรงสูง-แบบเดียวกับที่ใช้ในเสื้อเกราะกันกระสุน ปริมาณเส้นด้ายเป็นตัวกำหนดความต้านทานแรงดึงของสายเคเบิล โดยทั่วไปจะอยู่ระหว่าง 8,000 ถึง 20,000 นิวตัน

เปลือกด้านนอกจะแตกต่างกันไปตามแรงดันไฟฟ้าที่ใช้งาน สำหรับสายจำหน่ายที่มีแรงดันไฟฟ้าต่ำกว่า 110kV แจ็คเก็ตโพลีเอทิลีน (PE) ให้การป้องกันที่เพียงพอ ในสภาพแวดล้อมการส่งสัญญาณที่สูงกว่า 100kV ผู้ผลิตใช้ปลอก AT (ป้องกัน-การติดตาม) ที่ออกแบบมาเพื่อต้านทานการกัดเซาะทางไฟฟ้าที่เกิดจากกระแสพื้นผิวในสภาวะที่มีการปนเปื้อน

สายเคเบิลท่อกลางมีช่วงสั้นถึงปานกลาง (สูงสุด 300 เมตร) เส้นผ่านศูนย์กลางเล็ก-มักเป็นหนึ่งใน-ขนาดของสายเคเบิลโลหะที่เทียบเท่ากัน-และน้ำหนักเบาช่วยลดภาระลมและน้ำแข็งบนโครงสร้างรองรับ อย่างไรก็ตาม ข้อจำกัดในการนับไฟเบอร์จำกัดไว้เฉพาะแอปพลิเคชันที่ต้องการ 48 คอร์หรือน้อยกว่า

การออกแบบท่อควั่น

สำหรับการติดตั้งขนาดใหญ่ สถาปัตยกรรมแบบควั่นสามารถรองรับเส้นใยได้มากขึ้นและมีช่วงที่ยาวขึ้น ท่อหลวมหลายท่อ แต่ละท่อประกอบด้วยเส้นใย 6-12 เส้น หมุนวนรอบๆ ชิ้นส่วนที่แข็งแรงตรงกลางที่ไม่ใช่โลหะ- ซึ่งทำจากพลาสติกเสริมเส้นใย (FRP) การพันเกลียวแบบเกลียวนี้กระจายความเค้นเชิงกลอย่างสม่ำเสมอ และช่วยให้แต่ละท่อเปลี่ยนตำแหน่งเล็กน้อยภายใต้ภาระ โดยไม่สร้างความเครียดของเส้นใย

การออกแบบนี้รองรับจำนวนไฟเบอร์ตั้งแต่ 72 ถึง 288 คอร์ในผลิตภัณฑ์เชิงพาณิชย์ โดยบางรุ่นพิเศษอาจมีไฟเบอร์ถึง 864 คอร์ วิศวกรสามารถแยกและต่อท่อแต่ละท่อได้โดยไม่กระทบต่อสายเคเบิลทั้งหมด- ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการขยายเครือข่าย ข้อเสีย-คือเส้นผ่านศูนย์กลางและน้ำหนักที่เพิ่มขึ้น ทำให้การคำนวณความย้อยที่เหมาะสมมีความสำคัญมากขึ้นระหว่างการติดตั้ง

การออกแบบทั้งสองมีชั้นป้องกันหลายชั้น วัสดุปิดกั้นน้ำ-ป้องกันการเคลื่อนตัวของความชื้นซึ่งอาจส่งผลต่อการแพร่เชื้อ เสื้อนอกที่ทนต่อรังสียูวี-ป้องกันรังสีแสงอาทิตย์ ซึ่งจะทำให้สายโซ่โพลีเมอร์พังทลายเมื่อเวลาผ่านไป ผู้ผลิตบางรายเพิ่มแถบสีหรือเครื่องหมายที่พิมพ์เพื่อระบุระดับแรงดันไฟฟ้า

ความท้าทายทางไฟฟ้าที่ไม่มีใครอธิบายได้ชัดเจน

สิ่งที่ทำให้คนส่วนใหญ่ที่เรียนรู้เกี่ยวกับ ADSS สับสน: หากสายเคเบิลไม่มีโลหะและไม่นำไฟฟ้า เหตุใดแรงดันไฟฟ้าจึงมีความสำคัญ คำตอบอยู่ที่ปรากฏการณ์ทางไฟฟ้าที่ทำลายการติดตั้ง ADSS ในยุคแรกๆ ก่อนที่วิศวกรจะเข้าใจกลไกนี้

เมื่อแขวนลอยอยู่ในสนามไฟฟ้าระหว่างตัวนำเฟสกับโครงสร้างทาวเวอร์ที่มีการลงกราวด์ พื้นผิวของสายเคเบิลจะมีความเครียดทางไฟฟ้า ในสภาพอากาศแห้ง แจ็คเก็ตต้านทานสูง-จะป้องกันการไหลของกระแส ปัญหาเกิดขึ้นเมื่อความชื้นควบแน่นบนพื้นผิวสายเคเบิลท่ามกลางหมอก ฝน หรือสภาวะชื้น ความชื้นบนพื้นผิวนี้สร้างชั้นสื่อกระแสไฟฟ้าอ่อนและมีการกระจายไม่สม่ำเสมอ-

เมื่อความชื้นระเหยไม่สม่ำเสมอ "แถบแห้ง" จะก่อตัว-ส่วนที่ชั้นเปียกแตกตัว ความต่างศักย์ไฟฟ้าระหว่างแถบแห้งเหล่านี้อาจเกิน 1,000 โวลต์ภายในไม่กี่เซนติเมตร แรงดันไฟฟ้านี้สูงพอที่จะทำให้เกิดอาร์คไฟฟ้า คล้ายกับฟ้าผ่าในระดับจิ๋ว ส่วนโค้งของแถบแห้ง-ที่ยั่งยืนเหล่านี้สร้างอุณหภูมิเกิน 3,000 องศา เผาปลอกโพลีเมอร์และส่วนประกอบที่มีความแข็งแรงของอะรามิด

ปรากฏการณ์นี้เกิดขึ้นบ่อยที่สุดบนสายเคเบิลที่ห้อยใกล้ช่วงกลาง- ซึ่งสนามไฟฟ้ามีความเข้มสูงสุด และในสภาพแวดล้อมที่ปนเปื้อนซึ่งคราบเกลือหรือสารปนเปื้อนทางอุตสาหกรรมจะเพิ่มการนำไฟฟ้าที่พื้นผิว สายเคเบิลอาจเสียหายได้ภายในไม่กี่เดือนภายใต้สภาวะการโค้งงอของแถบที่แห้ง-อย่างรุนแรง แม้ว่าจะมีเสียงทางกลไกก็ตาม

การแก้ปัญหาประกอบด้วยสามกลยุทธ์ ขั้นแรก ผู้ผลิตจะเลือกวัสดุเปลือกหุ้มอย่างระมัดระวังโดยพิจารณาจากแรงดันไฟฟ้าในการติดตั้งและระดับมลภาวะ เปลือก AT มีสารเติมแต่งที่จะค่อยๆ เคลื่อนตัวขึ้นสู่พื้นผิว โดยคงคุณสมบัติที่ไม่ชอบน้ำซึ่งจะทำให้น้ำไหลออกมาก่อนที่จะเกิดฟิล์มต่อเนื่อง ประการที่สอง ผู้ติดตั้งวางสายเคเบิลไว้ที่จุดแขวนซึ่งความแรงของสนามไฟฟ้ายังคงอยู่ต่ำกว่าระดับเกณฑ์- โดยทั่วไปแล้วจะจำกัดการสัมผัสแรงดันไฟฟ้าที่ 10-15kV ต่อความยาวสายเคเบิลหนึ่งเมตร ประการที่สาม การออกแบบบางอย่างรวมรางเซมิคอนดักเตอร์ที่ให้เส้นทางการรั่วไหลที่ควบคุมได้ ป้องกันความเข้มข้นของแรงดันไฟฟ้าข้ามแถบแห้ง

การทำความเข้าใจมิติทางไฟฟ้านี้จะแยกความรู้ทางทฤษฎีออกจากความเชี่ยวชาญ ADSS ในทางปฏิบัติ ระดับแรงดันไฟฟ้าที่ประทับบนสายเคเบิลไม่ได้ระบุว่าสายเคเบิลสามารถทนต่อแรงดันไฟฟ้าได้เท่าใด-แต่เป็นการระบุสภาพแวดล้อมของสนามไฟฟ้าสูงสุดที่วัสดุเปลือกจะต้านทานการเสื่อมสภาพของสายแห้ง-ตลอดอายุการใช้งานการออกแบบ 25-30 ปี

จุดที่สายเคเบิลไฟเบอร์ ADSS ประสบความสำเร็จและจุดที่ต้องดิ้นรน

การออกแบบอิเล็กทริกทั้งหมด-สร้างข้อได้เปรียบในการใช้งานเฉพาะตัว แต่ยังกำหนดข้อจำกัดเฉพาะอีกด้วย

ทางเดินส่งกำลัง

ADSS ครองพื้นที่นี้ สาธารณูปโภคด้านพลังงานเป็นเจ้าของสิทธิ์เสา-ของ-เส้นทาง และต้องการโครงสร้างพื้นฐานการสื่อสารสำหรับระบบ SCADA การถ่ายทอดการป้องกัน และการสื่อสารในการปฏิบัติงาน การติดตั้งสายไฟเบอร์ ADSS ควบคู่ไปกับตัวนำไฟฟ้าช่วยลดเส้นทางไฟเบอร์ที่แยกจากกันและค่าใช้จ่ายในการซื้อที่ดิน สามารถร้อยสายเคเบิลได้โดยใช้เทคนิคสายสด- ซึ่งจะช่วยรักษาการจ่ายพลังงานระหว่างการติดตั้ง

สายส่งมักจะตัดผ่านภูมิประเทศที่เส้นใยร่องลึกอาจมีราคาสูง-บริเวณภูเขา พื้นที่ชุ่มน้ำ แม่น้ำ และพื้นที่คุ้มครอง การติดตั้งทางอากาศเป็นไปตามทางเดินที่มีอยู่โดยไม่มีใบอนุญาตด้านสิ่งแวดล้อมเพิ่มเติม การออกแบบที่มีน้ำหนักเบาช่วยเพิ่มภาระให้กับโครงสร้างที่ออกแบบมาเพื่อตัวนำไฟฟ้าหนักเป็นหลัก

เครือข่ายโทรคมนาคม

การใช้งานบรอดแบนด์ในชนบทและชานเมืองแสดงถึงการนำ ADSS มาใช้ที่เพิ่มมากขึ้น เมื่อเครือข่ายไฟเบอร์ขยายไปตามทางหลวงหรือผ่านพื้นที่ที่มีเสาไฟฟ้าที่มีอยู่ ADSS จะให้การติดตั้งเร็วกว่าการก่อสร้างใต้ดิน ลูกเรือสามารถติดตั้งทางอากาศได้หลายกิโลเมตรต่อวัน เมื่อเทียบกับหลายร้อยเมตรสำหรับเส้นทางที่มีร่องลึก

เทคโนโลยีนี้ทำงานได้ดีที่สุดสำหรับเส้นทาง-ถึง-จุดเชื่อมต่อเสาสัญญาณ สำนักงานกลาง หรือศูนย์กระจายสินค้า สถาปัตยกรรมเครือข่ายที่ต้องใช้จุดเชื่อมต่อจำนวนมากเผชิญกับความท้าทาย-สายไฟเบอร์ ADSS ไม่สามารถรองรับสายเคเบิลแบบมีสายรัดอย่างที่ระบบที่ Messenger- รองรับ การให้บริการแต่ละครั้งจะต้องเชื่อมต่อที่เสา ซึ่งจะเพิ่มต้นทุนด้านฮาร์ดแวร์และจำกัดความยืดหยุ่นของเครือข่าย

การใช้งานทางรถไฟและอุตสาหกรรม

ระบบส่งสัญญาณทางรถไฟใช้ ADSS ไปตามรางรถไฟซึ่งการติดตั้งใต้ดินจะต้องมีการข้ามใต้พื้นถนนในทุก ๆ รางรถไฟ สายเคเบิลทนต่อการกระแทกของแพนโทกราฟได้ดีกว่าการออกแบบแบบดั้งเดิม-ความเข้ากันได้ทางแม่เหล็กไฟฟ้าไม่ใช่ปัญหาเนื่องจากไม่มีโลหะที่จะเหนี่ยวนำกระแส

โรงงานอุตสาหกรรมที่มีการจำแนกประเภทพื้นที่อันตรายใช้ ADSS เพื่อหลีกเลี่ยงแหล่งกำเนิดประกายไฟ การทำเหมืองแร่จะแขวนสายเคเบิลไว้ที่เพลา โดยที่การออกแบบ-รองรับตัวเองช่วยลดความกังวลเกี่ยวกับการกัดกร่อนหรือความล้มเหลวของสายเคเบิลรองรับ

ข้อจำกัดและแนวทางแก้ไขทางเลือก

เครือข่ายในเมืองหนาแน่นไม่ค่อยเลือก ADSS เทคโนโลยีนี้ต้องการสิทธิ์ในการเข้าถึงเสาและระยะห่างที่เพียงพอเหนือถนน ในเมืองที่มีโครงสร้างพื้นฐานด้านสาธารณูปโภคใต้ดิน ท่อร้อยสายและสายเคเบิลฝังโดยตรง-เหมาะสมกว่า นอกจากนี้ ADSS ยังประสบปัญหาในสถาปัตยกรรมการกระจายแบบจุด-ถึง-หลายจุด-ทุกจุดสาขาต้องใช้ฮาร์ดแวร์ที่ยึดกับเสา- ซึ่งส่งผลให้ต้นทุนสูงขึ้นเมื่อเทียบกับระบบรับส่งข้อความที่รองรับการแตะช่วงกลาง

ภูมิคุ้มกันแม่เหล็กไฟฟ้าที่ทำให้ ADSS ปลอดภัยใกล้กับสายไฟยังหมายความว่าไม่สามารถใช้เป็นตัวนำสายดินได้ เครือข่ายที่ต้องการ-การป้องกันฟ้าผ่าในตัวต้องใช้สายเคเบิล OPGW (สายกราวด์แบบออปติคัล) แทน OPGW เข้ามาแทนที่ลวดป้องกันบนเสาส่งกำลัง โดยผสมผสานใยแก้วนำแสงเข้ากับฟังก์ชันการต่อลงดิน การออกแบบอเนกประสงค์-นี้มีราคาสูงกว่าแต่ไม่จำเป็นต้องใช้สายเคเบิลสื่อสารแยกกันบนสายไฟฟ้าแรงสูง-ใหม่

การสั่นสะเทือนที่เกิดจากลม-ทำให้เกิดข้อจำกัดอีกอย่างหนึ่ง ช่วงยาวในภูมิประเทศที่มีลมแรงจะพบกับการสั่นสะเทือนของดาวเอโอเลียน-ที่เกิดจากกระแสน้ำวนที่ไหลออกมารอบๆ สายเคเบิล เนื่องจากสาย ADSS มีน้ำหนักเบาโดยมีการหน่วงโดยธรรมชาติเพียงเล็กน้อย จึงสามารถสั่นที่ความถี่เรโซแนนซ์ที่ทำให้ฮาร์ดแวร์อ่อนล้าและเส้นใยความเค้นได้ ระยะที่เกิน 500 เมตรมักต้องใช้ตัวหน่วงการสั่นสะเทือน ซึ่งทำให้การติดตั้งซับซ้อนยิ่งขึ้น

อ่านข้อมูลจำเพาะของสายเคเบิลไฟเบอร์ ADSS เหมือนวิศวกร

เอกสารข้อมูลสายเคเบิลประกอบด้วยข้อมูลที่สำคัญ แต่การรู้ว่าพารามิเตอร์ใดมีความสำคัญจะช่วยป้องกันข้อผิดพลาดอันมีค่าใช้จ่ายสูง

พิกัดความแรงทะลุทะลวง (RBS)

ตัวเลขนี้โดยทั่วไปคือ 8,000-30,000 นิวตัน บ่งบอกถึงแรงที่จะทำให้สายเคเบิลหักภายใต้สภาพห้องปฏิบัติการ อย่าออกแบบการติดตั้งจนถึงขีดจำกัดนี้ แนวปฏิบัติทางอุตสาหกรรมระบุแรงตึงในการทำงานสูงสุดไว้ที่ 25-40% ของ RBS ขึ้นอยู่กับความยาวของช่วงและการคำนวณภาระต่อสิ่งแวดล้อม สายเคเบิลที่มี 15,000N RBS อาจมีแรงดึงสูงสุดในแต่ละวันที่ 4,500N หลังจากคำนึงถึงผลกระทบของลม น้ำแข็ง และอุณหภูมิแล้ว

โมดูลัสความยืดหยุ่น

โมดูลัสยืดหยุ่นของเส้นด้ายอะรามิดจะกำหนดว่าสายเคเบิลจะยืดตัวได้มากเพียงใดภายใต้ภาระหนัก ค่าโมดูลัสที่สูงขึ้น (ประมาณ 70 GPa) หมายถึงความแปรปรวนที่ลดลงระหว่างสภาวะการติดตั้งและสภาวะโหลด เรื่องนี้สำคัญเนื่องจากการคำนวณการหย่อนที่ไม่ถูกต้องอาจส่งผลให้สายเคเบิลห้อยต่ำเกินไปภายใต้การโหลดน้ำแข็ง ละเมิดข้อกำหนดระยะห่าง หรือแน่นเกินไปภายใต้สภาวะที่ร้อน ทำให้เกิดความเครียดมากเกินไปกับเส้นใย

ช่วงอุณหภูมิ

สาย ADSS ส่วนใหญ่ทำงานตั้งแต่ -40 องศาถึง +70 องศา พารามิเตอร์ที่สำคัญคืออุณหภูมิที่แตกต่าง ซึ่งก็คืออุณหภูมิที่คาดว่าจะแกว่งไปมาระหว่างสภาวะที่เย็นที่สุดและร้อนที่สุด ความแตกต่างของอุณหภูมิที่สูงทำให้เกิดการขยายตัวและการหดตัวอย่างมีนัยสำคัญ ส่งผลต่อการคำนวณความย้อยและแรงดึง สายเคเบิลที่ติดตั้งให้ตึงในวันที่อากาศร้อนอาจมีแรงดึงเกินที่อนุญาตเมื่ออุณหภูมิในฤดูหนาวหดตัวกับวัสดุ

ประเภทและจำนวนไฟเบอร์

ไฟเบอร์โหมดเดี่ยว- (G.652.D หรือ G.657.A) ครอบงำแอปพลิเคชัน ADSS สำหรับความสามารถระยะไกล- เครือข่ายท้องถิ่นบางแห่งใช้มัลติโหมด (OM3 หรือ OM4) สำหรับลิงก์ที่สั้นกว่า การเลือกจำนวนไฟเบอร์ควรคาดการณ์การเติบโตในอนาคต-การเพิ่มความจุในภายหลังจำเป็นต้องติดตั้งสายเคเบิลเพิ่มเติม เนื่องจาก ADSS ไม่รองรับการประกบมิดสแปนสำหรับการขยายเครือข่าย

การให้คะแนนช่วง

ผู้ผลิตระบุความยาวช่วงสูงสุดสำหรับสายเคเบิลไฟเบอร์ ADSS โดยทั่วไปคือประเภท 100 ม. 200 ม. 300 ม. 500 ม. หรือ 700 ม. อัตรานี้สะท้อนถึงความสมดุลระหว่างน้ำหนักสายเคเบิล ความแข็งแรง และความหย่อนภายใต้สภาวะการรับน้ำหนักมาตรฐาน ช่วงที่เกินพิกัดจะเพิ่มความเครียดของฮาร์ดแวร์และความเสี่ยงต่อความเสียหายจากความเครียดของเส้นใย

ข้อกำหนดที่แท้จริงยังให้รายละเอียดเกี่ยวกับความหนาของเปลือก -วิธีการปิดกั้นน้ำ สีของแจ็คเก็ต (มักเป็นสีดำเพื่อต้านทานรังสียูวี สีส้มเพื่อการมองเห็น) และสายเคเบิลผ่านการทดสอบด้านสิ่งแวดล้อมที่เฉพาะเจาะจง เช่น ความต้านทานกระสุนปืน (สำคัญในพื้นที่ชนบท) หรือความต้านทานล้อติดตาม (สำหรับการใช้งานท่อ)

การติดตั้ง: เมื่อทฤษฎีพบกับแรงโน้มถ่วงและความตึงเครียด

การติดตั้ง ADSS อย่างถูกต้องจำเป็นต้องมีความเข้าใจถึงแรงผลักดันที่ไม่ชัดเจนจากแบบวิศวกรรม

วิธีการร้อยแรงดึง

การติดตั้งแบบมืออาชีพใช้วิธีปรับแรงตึงในระยะมากกว่า 100 เมตร ม้วนสายเคเบิลอยู่ที่ปลายด้านหนึ่งบนตัวปรับความตึงล้อกระทิงซึ่งรักษาแรงดึงต้านกลับให้คงที่- โดยทั่วไปแล้วจะอยู่ที่ 20-30% ของ RBS ที่ปลายดึง กว้านจะดึงสายเคเบิลผ่านบล็อกร้อยสายที่ติดตั้งไว้ชั่วคราวในแต่ละโครงสร้าง ความตึงที่ควบคุมได้นี้ช่วยให้สายเคเบิลอยู่สูงเหนือสิ่งกีดขวาง และป้องกันไม่ให้ลากหรือกระเด้ง

ที่จับแบบดึงยึดติดกับปลายสายเคเบิล ซึ่งออกแบบมาเพื่อถ่ายเทแรงไปยังชิ้นส่วนที่มีความแข็งแรงของอะรามิดโดยไม่ต้องเน้นที่แจ็คเก็ตด้านนอก ทีมงานติดตั้งจะตรวจสอบความตึงเครียดอย่างต่อเนื่อง-หากค่าที่อ่านได้เกิน 600 ปอนด์ (2,700N) สำหรับสายเคเบิลมาตรฐาน พวกเขาจะหยุดและประเมินใหม่ ความตึงเครียดในการติดตั้งที่มากเกินไปอาจสร้างความเสียหายให้กับเส้นใยขนาดเล็กมากซึ่งจะไม่ปรากฏในการทดสอบหลังการติดตั้ง- แต่นำไปสู่ความล้มเหลวตั้งแต่เนิ่นๆ

การทดสอบธงช่วยให้ตรวจสอบได้ง่ายระหว่างการดึง ธงผ้าที่ติดไว้ด้านหลังตาหมุนควรห้อยไปด้านหลัง หากธงเริ่มพลิก แสดงว่าแกนหมุนไม่ถูกต้องและสายเคเบิลบิดตัว-ซึ่งเป็นปัญหาที่ต้องแก้ไขทันที

ฮาร์ดแวร์มีความสำคัญมากกว่าที่คนส่วนใหญ่ตระหนัก

ฮาร์ดแวร์ระบบกันสะเทือนและแรงดึงจะถ่ายโอนโหลดจากสายเคเบิลไปยังโครงสร้าง ฮาร์ดแวร์ที่ติดตั้งไม่ดีจะทำให้เกิดความเครียดที่เข้มข้นซึ่งสร้างความเสียหายให้กับแจ็คเก็ตและนำไปสู่ความล้มเหลวก่อนเวลาอันควร

แคลมป์กันสะเทือนจะยึดสายเคเบิลไว้ที่โครงสร้างสัมผัสกันโดยที่เส้นยังคงตรง การติดตั้งเหล่านี้จะติดตั้งหลังจากการดึงแรงตึง โดยยึดไว้บนแผ่นกันกระแทกที่กระจายแรงกดอย่างสม่ำเสมอ สายเคเบิลต้องพักอยู่ในแคลมป์อย่างเป็นธรรมชาติโดยไม่บิดงอ ผู้ติดตั้งบางรายทำผิดพลาดในการบังคับสายเคเบิลให้เข้าที่ โดย-โหลดฮาร์ดแวร์ล่วงหน้าในลักษณะที่สร้าง-จุดเค้นในระยะยาว

ปลายเดด-หรืออุปกรณ์จับยึดแรงดึงจะยุติสายเคเบิลที่จุดมุมหรือปลายเส้น สิ่งเหล่านี้ใช้แท่งพันเกลียว-แบบเกลียวซึ่งจะยึดเกาะให้แน่นขึ้นเรื่อยๆ เมื่อรับภาระ โดยถ่ายเทแรงตึงไปยังชั้นอะรามิดโดยไม่ทำให้สายเคเบิลแตก การติดตั้งจำเป็นต้องติดตั้งแท่งตามลำดับที่ถูกต้องและการจัดตำแหน่ง- การบังคับหรือใช้คีมเพื่อยึดให้เข้าที่ จะทำให้สายเคเบิลเสียหายอย่างถาวร ก้านควรเลื่อนด้วยมือได้อย่างราบรื่น

ตัวหน่วงการสั่นสะเทือนจะติดตั้งใกล้จุดรองรับในช่วงยาว แดมเปอร์มวลที่ได้รับการปรับแต่งเหล่านี้ดูดซับพลังงานการสั่น ป้องกันการสะสมของการสั่นสะเทือนแบบเรโซแนนซ์ ตำแหน่งที่เหมาะสม (โดยทั่วไปอยู่ห่างจากอุปกรณ์ช่วงล่างประมาณ 1-2 เมตร) และการวางแนวมีความสำคัญต่อประสิทธิภาพ

การคำนวณ Sag ป้องกันปัญหาในอนาคต

สายเคเบิล ADSS ต่างจากตัวนำไฟฟ้าตรงที่มีอุณหภูมิค่อนข้างต่ำ{0}}ในการขยายตัวขึ้นอยู่กับ ตัวแปรการย้อยที่โดดเด่นคือการโหลดน้ำแข็งและลม สายเคเบิลที่ติดตั้งโดยมีระยะห่างที่สมบูรณ์แบบในวันที่อากาศแจ่มใสอาจห้อยต่ำจนเป็นอันตรายหลังจากสะสมน้ำแข็ง หรือหย่อนยานมากเกินไปในสภาพอากาศร้อน

วิศวกรใช้สมการ catenary เพื่อคำนวณค่าการลดลงภายใต้สภาวะการโหลดต่างๆ จากนั้นตั้งค่าการลดลงในการติดตั้งตามอุณหภูมิที่เป็นอยู่ เป้าหมายคือรักษาระยะห่างให้เพียงพอภายใต้-การบรรทุกเคสที่เลวร้ายที่สุด ขณะเดียวกันก็รักษาความตึงเครียดให้อยู่ภายในขีดจำกัดที่อนุญาตที่อุณหภูมิสูงสุด เครื่องมือซอฟต์แวร์รวมเอาคุณสมบัติเฉพาะของสายเคเบิล-ไว้ด้วย แต่หลักฟิสิกส์พื้นฐานยังคงตรงไปตรงมา นั่นคือ การบรรทุกที่หนักกว่าและอุณหภูมิที่สูงขึ้นจะทำให้ความหย่อนคล้อยเพิ่มขึ้น ในขณะที่แรงดึงที่สูงขึ้นจะลดลง

ทีมงานภาคสนามจะวัดค่าความหย่อนโดยใช้อุปกรณ์สำรวจหรือไดนาโมมิเตอร์แบบพิเศษที่อ่านค่าแรงดึงได้โดยตรง การปรับความตึงของสายเคเบิลที่จุดตาย-จะช่วยลดความหย่อนคล้อยของค่าการออกแบบ

ข้อผิดพลาดในการติดตั้งทั่วไป

รัศมีโค้งงอไม่เพียงพอทำให้เกิดปัญหาบ่อยที่สุด สายเคเบิล ADSS มีข้อกำหนดรัศมีการโค้งงอขั้นต่ำ โดยทั่วไปจะเป็น 20 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิลสำหรับเงื่อนไขการติดตั้ง และ 10 เท่าสำหรับการติดตั้งถาวร การละเมิดขีดจำกัดเหล่านี้จะทำให้เส้นใยไมโครเบนด์ลดทอนลง การโค้งงอชั่วคราวระหว่างการหยิบจับอาจทำให้เกิดความเสียหายถาวรได้แม้ว่าสายเคเบิลจะแขวนอย่างถูกต้องหลังการติดตั้งก็ตาม

การใช้ฮาร์ดแวร์ที่ไม่ถูกต้องสำหรับการออกแบบสายเคเบิลแสดงถึงปัญหาทั่วไปอีกประการหนึ่ง แคลมป์กันสะเทือนที่ออกแบบมาสำหรับสายเคเบิลขนาด 12 มม. ไม่รองรับสายเคเบิลขนาด 15 มม. อย่างเหมาะสม การผสมประเภทฮาร์ดแวร์ทำให้เกิดจุดล้มเหลวที่อาจเกิดขึ้น

การเว้นระยะห่างจากตัวนำไฟฟ้าที่มีกระแสไฟฟ้าไม่เพียงพอทำให้ทีมงานติดตั้งตกอยู่ในความเสี่ยง แม้ว่า ADSS จะไม่นำไฟฟ้า แต่ทีมงานที่ทำงานใกล้แนวรับไฟฟ้าจะต้องรักษาระยะห่างตามที่ระบุไว้ในรหัสความปลอดภัย แนวทางปิดต้องใช้บุคลากรที่ได้รับการฝึกอบรมและขั้นตอนที่เหมาะสม

การทดสอบและการว่าจ้างการติดตั้ง

การตรวจสอบคุณภาพการติดตั้งจำเป็นต้องมีการทดสอบทางแสงและการตรวจสอบด้วยภาพ

การทดสอบ OTDR

Optical Time Domain Reflectometry (OTDR) ให้การประเมินขั้นสุดท้ายของความสมบูรณ์ของเส้นใย เครื่องมือปล่อยพัลส์แสงเข้าไปในไฟเบอร์และวิเคราะห์สัญญาณที่สะท้อน สร้างแผนภาพระยะทาง-เทียบกับ-การสูญเสียซึ่งแสดงทุกรอยต่อ ขั้วต่อ การโค้งงอ และการแตกหัก

การทดสอบ OTDR พื้นฐานเกิดขึ้นที่โรงงานก่อนจัดส่ง การทดสอบหลังการติดตั้ง-เปรียบเทียบกับพื้นฐานเหล่านี้เพื่อยืนยันว่าสายเคเบิลไม่เสียหาย เกณฑ์การยอมรับโดยทั่วไปจะจำกัดการสูญเสียเพิ่มเติมที่ 0.05 dB ต่อรอยต่อ และไม่จำเป็นต้องมีเหตุการณ์สะท้อนใหม่ซึ่งบ่งชี้ถึงการแตกหักหรือการโค้งงออย่างแหลมคม

การทดสอบเกิดขึ้นที่ความยาวคลื่นทั้ง 1310 นาโนเมตรและ 1550 นาโนเมตรสำหรับไฟเบอร์โหมดเดี่ยว- เนื่องจากการสูญเสียจากการโค้งงอส่งผลต่อความยาวคลื่นที่ยาวกว่าจะรุนแรงยิ่งขึ้น ช่างเทคนิคบางคนทดสอบเฉพาะที่ 1310 นาโนเมตร และพลาดปัญหาที่จะทำให้การส่งผ่าน 1550 นาโนเมตรลดลง

การตรวจสอบด้วยสายตา

การเดินตามช่วงระบุปัญหาที่มองเห็นได้: ความเสียหายของแจ็คเก็ต ติดตั้งฮาร์ดแวร์ไม่ถูกต้อง ช่องว่างไม่เพียงพอ หรือการหย่อนยานมากเกินไป ผู้ตรวจสอบจะมองหาสัญญาณของการบิดงอของสายเคเบิล (รูปแบบแจ็คเก็ตควรคงเส้นคงวา) ฮาร์ดแวร์ที่วางตำแหน่งเท่าๆ กันโดยมีระยะห่างของช่องว่างที่เหมาะสม และจุดใดๆ ที่สายเคเบิลสัมผัสกับโครงสร้างหรือพืชพรรณ

การบันทึกเป็น-เงื่อนไขที่สร้างขึ้นด้วยพิกัด GPS ความยาวช่วง และประเภทฮาร์ดแวร์จะสร้างบันทึกที่จำเป็นสำหรับการบำรุงรักษาในอนาคต ความล้มเหลวจำนวนมากเกิดขึ้นเนื่องจากทีมงานบำรุงรักษาขาดข้อมูลเกี่ยวกับพารามิเตอร์การติดตั้งดั้งเดิม

การทดสอบมิเตอร์ไฟฟ้า

หลังจากการทดสอบ OTDR ยืนยันความสมบูรณ์ของไฟเบอร์แล้ว การทดสอบมิเตอร์กำลังและแหล่งกำเนิดแสงจะวัดการสูญเสียสัมบูรณ์ในการเชื่อมต่อ การตรวจสอบตั้งแต่ต้นจนจบ-ถึง-ทำให้แน่ใจได้ว่าตัวต่อและตัวเชื่อมต่อจะตรงตามข้อกำหนดด้านประสิทธิภาพสำหรับอุปกรณ์ที่ใช้งานอยู่ซึ่งจะใช้ลิงก์

พลวัตของตลาด: ADSS มาถึงจุดไหนในปี 2567-2568

ตลาดเคเบิล ADSS ทั่วโลกแสดงการเติบโตที่แข็งแกร่ง แม้ว่าตัวเลขที่เผยแพร่จะแตกต่างกันอย่างมีนัยสำคัญขึ้นอยู่กับวิธีการและคำจำกัดความของตลาด

การวิจัยจากบริษัทวิเคราะห์ตลาดที่ได้รับการตรวจสอบแล้วระบุว่าตลาดเคเบิล ADSS มีมูลค่าระหว่าง 1.2 พันล้านดอลลาร์ถึง 2.5 พันล้านดอลลาร์ในปี 2567 โดยมีการคาดการณ์ว่าจะเพิ่มขึ้นเป็น 2.8 พันล้านดอลลาร์ถึง 4.1 พันล้านดอลลาร์ภายในปี 2576 ช่วงกว้างสะท้อนถึงวิธีการนับที่แตกต่างกัน-รายงานบางฉบับมีเพียงยอดขายเคเบิลเท่านั้น ในขณะที่บางรายงานครอบคลุมถึงฮาร์ดแวร์และบริการในการติดตั้ง

กลุ่มฉันทามติที่มีอัตราการเติบโตต่อปี (CAGR) อยู่ที่ประมาณ 6.5% ถึง 14.6% โดยได้แรงหนุนจากแนวโน้มที่มาบรรจบกันหลายประการ การขยายบรอดแบนด์ในชนบททำให้เกิดความต้องการอย่างมากเนื่องจากรัฐบาลทั่วโลกให้เงินอุดหนุนการติดตั้งไฟเบอร์ไปยังพื้นที่ที่ด้อยโอกาส ยูทิลิตี้ที่ปรับปรุงโครงสร้างพื้นฐานการสื่อสารให้ทันสมัยแทนที่ระบบเดิมด้วยเครือข่ายไฟเบอร์ โครงการริเริ่มโครงข่ายอัจฉริยะต้องการ-การส่งข้อมูลแบบเรียลไทม์ระหว่างสถานีย่อย ซึ่งต้องการการเชื่อมต่อแบนด์วิธสูง-

เอเชียแปซิฟิกครองส่วนแบ่งรายได้ประมาณ 40-42% ทั่วโลก ซึ่งสะท้อนถึงการลงทุนด้านโครงสร้างพื้นฐานจำนวนมหาศาลในจีน อินเดีย และเอเชียตะวันออกเฉียงใต้ อเมริกาเหนือตามมาด้วยส่วนแบ่งตลาดประมาณ 26-30% โดยได้รับแรงหนุนจากการปรับปรุงโครงข่ายสาธารณูปโภคให้ทันสมัย ​​และความหนาแน่นของเครือข่าย 5G ยุโรปคิดเป็น 20-25% ได้รับการสนับสนุนจากโครงการริเริ่มดิจิทัลข้ามพรมแดนและการบูรณาการพลังงานหมุนเวียน

ผู้ผลิตชั้นนำ ได้แก่ ZTT, Prysmian Group, AFL, Corning, Fujikura, Hengtong Cable และ NKT Cables บริษัทเหล่านี้แข่งขันกันในด้านนวัตกรรมการออกแบบสายเคเบิล ความคุ้มค่าในการผลิต และกลุ่มผลิตภัณฑ์ที่ครอบคลุมซึ่งครอบคลุมพิกัดแรงดันไฟฟ้าและช่วงความยาวที่แตกต่างกัน

ระดับราคามีตั้งแต่ 2 เหรียญสหรัฐฯ-8 ต่อเมตรสำหรับสายเคเบิลแรงดันไฟฟ้าจำหน่ายมาตรฐาน ไปจนถึง 15-30 เหรียญสหรัฐฯ ต่อเมตรสำหรับการออกแบบระบบส่งไฟฟ้าแรงสูงพร้อมปลอก AT ระดับพรีเมียม ค่าติดตั้งเพิ่ม 5-15 เหรียญสหรัฐฯ ต่อเมตร ขึ้นอยู่กับภูมิประเทศ ความยาวช่วง และการเข้าถึง โดยทั่วไปต้นทุนโครงการทั้งหมดจะอยู่ที่ 3-4 เท่าของราคาสายเคเบิล เมื่อรวมฮาร์ดแวร์ ค่าแรง การทดสอบ และการจัดการโครงการ

ความกดดันด้านราคามาจากผู้ผลิตในจีนที่นำเสนอผลิตภัณฑ์ที่สามารถแข่งขันได้โดยมีต้นทุนที่ต่ำกว่าแบรนด์ตะวันตกที่มีชื่อเสียงถึง 30-40% ข้อกังวลด้านคุณภาพยังคงมีอยู่สำหรับตัวเลือกที่มีต้นทุนต่ำ โดยเฉพาะอย่างยิ่งเกี่ยวกับอายุการใช้งานของปลอกและความต้านทานต่อสิ่งแวดล้อม ผู้ซื้อยูทิลิตี้บังคับให้มีการทดสอบคุณสมบัติมากขึ้น และต้องมีประวัติของผู้ผลิตก่อนที่จะอนุมัติผลิตภัณฑ์สำหรับเครือข่ายของตน

การเปรียบเทียบ ADSS กับ OPGW: การเลือกสายไฟเบอร์ที่เหมาะสม

การตัดสินใจระหว่างสายเคเบิล ADSS และ OPGW ขึ้นอยู่กับข้อกำหนดเฉพาะของโครงการ มากกว่าที่จะมีความเหนือกว่าในระดับสากล

OPGW ผสมผสานเส้นใยนำแสงเข้ากับตัวนำโลหะ ซึ่งโดยทั่วไปแล้วเป็นเหล็กหุ้มอะลูมิเนียม-หรือโลหะผสมอะลูมิเนียม ซึ่งออกแบบมาเพื่อใช้ทดแทนสายกราวด์เหนือศีรษะบนยอดเสาส่งสัญญาณ ส่วนประกอบที่เป็นโลหะให้ความแข็งแรงทางกลและการนำไฟฟ้าสำหรับการป้องกันฟ้าผ่าและเส้นทางย้อนกลับของกระแสไฟฟ้าขัดข้อง

เมื่อ OPGW สมเหตุสมผลมากขึ้น:

สายส่งไฟฟ้าแรงสูง-ใหม่ (มากกว่าหรือเท่ากับ 220kV) ชอบ OPGW เพราะสายส่งต้องใช้สายดินโดยไม่คำนึงถึง การรวมใยแก้วนำแสงเข้ากับส่วนประกอบที่จำเป็นนี้จะช่วยลดต้นทุนสายเคเบิลสื่อสารที่แยกจากกัน โครงสร้างโลหะรับน้ำหนักทางกลได้สูงกว่า ทำให้ OPGW เหมาะสำหรับช่วงที่ยาวมาก (มากกว่า 700 เมตร) ในภูมิประเทศที่เป็นภูเขาหรือพื้นที่ที่มีน้ำแข็งเกาะรุนแรง

ตำแหน่งของ OPGW ที่ด้านบนของทาวเวอร์จะวางไว้เหนือตัวนำเฟสทั้งหมด ช่วยเพิ่มการแยกทางกายภาพจากอันตรายทางไฟฟ้าให้สูงสุด โครงสร้างโลหะให้การป้องกันแม่เหล็กไฟฟ้าที่ช่วยปกป้องเส้นใยจากแรงดันไฟกระชากและกระแสเหนี่ยวนำ

ข้อเสียเปรียบคือความซับซ้อนในการติดตั้ง OPGW ต้องใช้เทคนิคการเดินสาย-หรือการใช้สายสดเฉพาะทาง- เนื่องจากการถอดและเปลี่ยนสายกราวด์จะส่งผลต่อการต่อสายดินของหอคอยและการป้องกันฟ้าผ่า ค่าใช้จ่ายในการติดตั้งสูงกว่า ADSS ถึง 50-100%

เมื่อ ADSS ชนะ:

สายส่งที่มีอยู่ซึ่งจำเป็นต้องปรับปรุงไฟเบอร์ใหม่สนับสนุน ADSS เป็นอย่างยิ่ง สายเคเบิลเพิ่มเข้ากับโครงสร้างโดยไม่ต้องถอดสายกราวด์ที่มีอยู่หรือปรับเปลี่ยนการกำหนดค่าทาวเวอร์ การติดตั้งสายแบบสด-ดำเนินไปโดยไม่มีการหยุดทำงาน ซึ่งมีประโยชน์สำหรับสายที่ไม่สามารถ-จ่ายไฟได้เนื่องจากข้อจำกัดของกริด

สายแรงดันไฟฟ้าจำหน่าย (น้อยกว่าหรือเท่ากับ 69kV) มักใช้ ADSS เกือบทุกครั้ง เส้นเหล่านี้ไม่ค่อยมีสายกราวด์ และระดับแรงดันไฟฟ้าจะสอดคล้องกับประสิทธิภาพทางไฟฟ้าของ ADSS เป็นอย่างดี น้ำหนักที่เบากว่าทำให้มีการรับน้ำหนักบนเสากระจายสินค้าน้อยที่สุด

โครงการที่ต้องการการปรับใช้อย่างรวดเร็วเลือก ADSS เพื่อการติดตั้งที่รวดเร็วยิ่งขึ้น ทีมงานสามารถต่อสาย ADSS ได้เร็วกว่า OPGW เนื่องจากสายที่เบากว่านั้นจับได้ง่ายกว่าและไม่จำเป็นต้องมีขั้นตอนการถอดสายกราวด์

การพิจารณาต้นทุน:

สายเคเบิล ADSS มีค่าใช้จ่ายน้อยกว่า OPGW ที่เทียบเท่าต่อเมตรถึง 40-60% อย่างไรก็ตาม OPGW ลดต้นทุนสายกราวด์แยกต่างหากในสายการผลิตใหม่ ซึ่งอาจช่วยลดต้นทุนการติดตั้งทั้งหมดให้เท่ากัน การวิเคราะห์ต้องพิจารณาระบบที่สมบูรณ์ รวมถึงฮาร์ดแวร์ ค่าแรงในการติดตั้ง ต้นทุนการหยุดทำงาน (สำหรับ OPGW) และข้อกำหนดในการบำรุงรักษาระยะยาว

ประสิทธิภาพทางเทคนิค:

เทคโนโลยีทั้งสองรองรับจำนวนไฟเบอร์และความสามารถในการส่งสัญญาณที่เหมือนกัน-ประสิทธิภาพด้านออปติคอลขึ้นอยู่กับข้อกำหนดเฉพาะของไฟเบอร์ ไม่ใช่ประเภทของสายเคเบิล โครงสร้างโลหะของ OPGW สร้างความคงตัวของอุณหภูมิได้ดีขึ้น เนื่องจากโลหะมีการขยายตัวทางความร้อนที่คาดการณ์ได้ ส่วนประกอบอะรามิดของ ADSS มีพฤติกรรมอุณหภูมิที่ซับซ้อนกว่าเล็กน้อย

OPGW ต้านทานความเสียหายจากฟ้าผ่าได้ดีกว่าเนื่องจากฟังก์ชันกราวด์ แม้ว่า ADSS ที่ติดตั้งอย่างถูกต้องจะไม่ค่อยประสบกับความล้มเหลวที่เกี่ยวข้องกับฟ้าผ่า-ก็ตาม กุญแจสำคัญคือการรักษาระยะห่างที่เหมาะสมจากตัวนำเฟสและการต่อสายดินที่เหมาะสมของฮาร์ดแวร์สนับสนุน

การบำรุงรักษาและการแก้ไขปัญหาสายเคเบิลไฟเบอร์ ADSS

สายเคเบิล ADSS ต้องการการบำรุงรักษาเพียงเล็กน้อยเมื่อเทียบกับระบบทองแดง แต่โหมดความล้มเหลวหลายโหมดรับประกันการตรวจสอบเป็นระยะ

การตรวจจับอาร์คแบนด์แบบแห้ง-

ความเสียหายจากการติดตามทางไฟฟ้าจะปรากฏเป็นบริเวณที่เปลี่ยนสีและขรุขระบนปลอกหุ้มสายเคเบิล โดยทั่วไปจะเกิดขึ้นภายในระยะ 5-10 เมตรจากฮาร์ดแวร์สนับสนุน การติดตามอย่างรุนแรงจะทำให้เกิด-การไหม้ของแจ็คเก็ตซึ่งเผยให้เห็นชั้นอะรามิด การตรวจสอบควรเน้นไปที่บริเวณช่วงกลางซึ่งมีความเข้มของสนามไฟฟ้าถึงจุดสูงสุด

กล้องถ่ายภาพความร้อนตรวจจับการติดตามในระยะเริ่มต้น-ก่อนที่จะเกิดความเสียหายที่มองเห็นได้ ฮอตสปอตบ่งบอกถึงการรั่วไหลของกระแสผ่านพื้นผิวแจ็คเก็ตที่ปนเปื้อน การตรวจจับปัญหาในขั้นตอนนี้ทำให้สามารถเคลื่อนย้ายได้เชิงป้องกันก่อนที่จะเกิดความล้มเหลวอย่างร้ายแรง

การประเมินการสึกหรอทางกล

จุดเสียดสีของฮาร์ดแวร์-โดยที่สายเคเบิลสัมผัสกับระบบกันสะเทือนหรือฮาร์ดแวร์แรงดึง- ค่อยๆ สวมแจ็คเก็ตผ่านการสั่นสะเทือนและวงจรความร้อน การตรวจสอบด้วยสายตาประจำปีจะระบุรูปแบบการสึกหรอที่ผิดปกติซึ่งจำเป็นต้องปรับหรือเปลี่ยนฮาร์ดแวร์

การวัด Span Sag จะตรวจจับการยืดตัวของสายเคเบิลแบบก้าวหน้า ซึ่งบ่งบอกถึงการเสื่อมสภาพของชิ้นส่วนที่แข็งแกร่งหรือการเลื่อนหลุดของฮาร์ดแวร์ ช่วงที่แสดงการย้อยที่เพิ่มขึ้นในช่วงหลายปีที่ผ่านมาอาจจำเป็นต้องปรับความตึงหรือเปลี่ยนสายเคเบิลก่อนที่ความเครียดจากความเครียดจะเกิดขึ้น

การทดสอบไฟเบอร์ออปติก

การทดสอบ OTDR เป็นระยะ (แนะนำทุก 2-3 ปี) ระบุการย่อยสลายของเส้นใยแบบค่อยเป็นค่อยไปจากการดัดด้วยไมโครหรือการทำให้ไฮโดรเจนเข้มขึ้น การเปรียบเทียบผลการทดสอบในช่วงเวลาหนึ่งเผยให้เห็นแนวโน้มที่บ่งบอกถึงปัญหาที่อาจเกิดขึ้นก่อนที่บริการจะล้มเหลว

การลดทอนที่ผิดปกติจะเพิ่มการสอบสวนตามหมายจับ การแตกของไฟเบอร์จะแสดงลายเซ็น OTDR ที่ชัดเจน แต่การลดทอนที่เพิ่มขึ้นทีละน้อยมักส่งสัญญาณการซึมของน้ำ โดยต้องมีการตรวจสอบจุดต่อและการเปลี่ยนส่วนสายเคเบิลที่อาจเกิดขึ้น

การตอบสนองต่อความเสียหายต่อสิ่งแวดล้อม

ความเสียหายจากกระสุนปืนเป็นเรื่องปกติที่น่าประหลาดใจในพื้นที่ชนบท เม็ดปืนลูกซองทำให้เกิดการเจาะเล็กๆ ซึ่งอาจไม่ส่งผลกระทบต่อการส่งผ่านในทันที แต่ปล่อยให้น้ำเข้าไปได้ การตรวจสอบสายเคเบิลตามพื้นที่ล่าสัตว์หลังฤดูล่าสัตว์สามารถระบุความเสียหายที่ต้องซ่อมแซมก่อนที่ความชื้นจะสลายเส้นใย

ความล้มเหลวในการโหลดน้ำแข็งมักเกิดขึ้นที่ฮาร์ดแวร์เนื่องจากการออกแบบช่วงที่ไม่เพียงพอ การตรวจสอบหลังพายุ-ควรตรวจสอบความสมบูรณ์ของฮาร์ดแวร์และตรวจหาสัญญาณของการโอเวอร์โหลด เช่น การเสียรูปของฮาร์ดแวร์หรือการบีบอัดของแจ็คเก็ตเคเบิล

การพัฒนาในอนาคตการกำหนดเทคโนโลยีสายเคเบิลไฟเบอร์ ADSS

แนวโน้มเทคโนโลยีหลายอย่างกำลังผลักดันวิวัฒนาการการออกแบบ ADSS

การกำหนดค่าไฟเบอร์แบบริบบอนจะบรรจุเส้นใยมากขึ้นในเส้นผ่านศูนย์กลางของสายเคเบิลที่เล็กลง สายแพไฟเบอร์ 288-ใช้พื้นที่หน้าตัด-ที่คล้ายกันกับการออกแบบท่อไฟเบอร์ 144 แบบหลวม ช่วยลดแรงลมและปรับปรุงความสวยงามทางอากาศ เทคนิคการต่อประกบมวลจะช่วยลดเวลาในการติดตั้งสำหรับสายแพจำนวนสูง

วัสดุเคลือบขั้นสูงช่วยเพิ่มความต้านทานส่วนโค้งของแถบแห้ง-ในขณะที่ยังคงคุณสมบัติทางกลไว้ สูตรโพลีเมอร์ใหม่ที่มีการควบคุมทางเคมีของพื้นผิวจะรักษาคุณสมบัติที่ไม่ชอบน้ำได้นานขึ้นในสภาพแวดล้อมที่มีมลพิษ ช่วยยืดอายุการใช้งานในสภาวะทางไฟฟ้าที่ท้าทาย

ระบบการตรวจจับแบบฝังแสดงถึงความสามารถที่เกิดขึ้นใหม่ สายเคเบิลบางเส้นรวมสายตรวจจับไฟเบอร์ที่ตรวจสอบอุณหภูมิ การสั่นสะเทือน และความเครียดอย่างต่อเนื่อง การตรวจสอบสภาพโครงสร้างนี้จะตรวจจับการเสื่อมสภาพก่อนที่จะเกิดความล้มเหลว และให้ข้อมูลสำหรับการจัดกำหนดการการบำรุงรักษาเชิงคาดการณ์

ข้อมูลจำเพาะของไฟเบอร์ที่ไม่ไวต่อการโค้งงอ{0}} (ตัวแปร G.657) ทนต่อรัศมีการโค้งงอที่แคบกว่าไฟเบอร์ G.652 แบบดั้งเดิม ซึ่งช่วยให้ข้อกำหนดรัศมีการโค้งงอขั้นต่ำของสายเคเบิลลดลง ความยืดหยุ่นนี้ช่วยลดความยุ่งยากในการติดตั้งในพื้นที่จำกัด และลดข้อกำหนดการใช้ฮาร์ดแวร์

ผู้ผลิตกำลังพัฒนาสายเคเบิลที่มีคุณสมบัติลดแรงสั่นสะเทือนในตัว-แจ็คเก็ตที่มีการปรับเปลี่ยนหรือองค์ประกอบแรงเสียดทานภายในที่จะกระจายพลังงานการแกว่งโดยไม่ต้องใช้แดมเปอร์ภายนอก ซึ่งจะทำให้การติดตั้งช่วงยาว-ง่ายขึ้นและลดต้นทุนด้านฮาร์ดแวร์

การตัดสินใจเกี่ยวกับสายเคเบิลไฟเบอร์ ADSS อย่างรอบรู้

การปรับใช้ ADSS ที่ประสบความสำเร็จต้องใช้คุณลักษณะของสายเคเบิลที่ตรงกับข้อกำหนดการใช้งานเฉพาะ

เริ่มต้นด้วยการประเมินสภาพแวดล้อมทางไฟฟ้า บันทึกระดับแรงดันไฟฟ้า การกำหนดค่าตัวนำเฟส รูปทรงของทาวเวอร์ และการจำแนกมลพิษ (เบา ปานกลาง หนัก หรือหนักมาก ขึ้นอยู่กับแหล่งที่มาของการปนเปื้อน) ข้อมูลนี้จะกำหนดพิกัดแรงดันไฟฟ้าและประเภทของปลอกหุ้มที่ต้องการ

ข้อกำหนดทางกลของไดรฟ์แยกความยาวและโครงสร้าง คำนวณช่วงสูงสุดโดยพิจารณาถึงภาระการออกแบบลมและน้ำแข็งสำหรับตำแหน่งของคุณ เลือก RBS ของสายเคเบิลและโมดูลัสเพื่อรักษาความตึงภายในขีดจำกัดที่อนุญาตภายใต้เงื่อนไขกรณีที่เลวร้ายที่สุด-

การวางแผนการนับจำนวนเส้นใยควรคาดการณ์ความต้องการในอนาคต การเพิ่มเส้นใยในภายหลังหมายถึงการติดตั้งสายเคเบิลเพิ่มเติม ดังนั้น การสร้างพื้นที่รองรับบางส่วนจึงคุ้มค่า- พิจารณาว่าไฟเบอร์โหมดเดี่ยว-หรือมัลติโหมดเหมาะสมกับระยะการส่งข้อมูลและความต้องการแบนด์วิธของคุณหรือไม่

ข้อจำกัดของวิธีการติดตั้งส่งผลต่อการเลือกสายเคเบิล เส้นทางที่ยาวมากจะนิยมใช้สายเคเบิลที่มีขีดจำกัดความตึงในการติดตั้งที่สูงกว่า เพื่อลดความเครียดในการดึง เส้นทางที่มีจุดหักมุมหลายจุดจำเป็นต้องใช้สายเคเบิลที่มีเส้นผ่านศูนย์กลางเล็กกว่าเล็กน้อยเพื่อให้จัดการได้ง่ายขึ้นผ่านบล็อกร้อยสาย

ข้อควรพิจารณาด้านงบประมาณมีมากกว่าต้นทุนสายเคเบิล ฮาร์ดแวร์คิดเป็น 15-25% ของต้นทุนสายเคเบิล แรงงานในการติดตั้งแตกต่างกันไปตามภูมิประเทศ การเข้าถึง และความยาวช่วง รวมการออกแบบทางวิศวกรรม การอนุญาต การเจรจา-สิทธิ์ในเส้นทาง และค่าทดสอบ/ค่าว่าจ้างในการประมาณการโครงการ

คำถามที่พบบ่อย

สามารถติดตั้งสาย ADSS ใต้ดินหรือในท่อร้อยสายได้หรือไม่?

ในทางเทคนิคแล้ว สายเคเบิล ADSS สามารถดึงผ่านท่อร้อยสายได้ แม้ว่าจะไม่ได้ปรับให้เหมาะกับการใช้งานนี้ก็ตาม การออกแบบที่รองรับตัวเอง-เพิ่มความแข็งแรงของอะรามิดและปลอกป้องกันที่เพิ่มเส้นผ่านศูนย์กลางเมื่อเปรียบเทียบกับสายเคเบิลท่อเฉพาะ สายท่อหรือสายแพแบบหลวม-มาตรฐานที่ออกแบบมาสำหรับการใช้งานใต้ดินโดยเฉพาะ ให้ความหนาแน่นของเส้นใยที่ดีกว่าและโดยทั่วไปจะมีราคาถูกกว่า เหตุผลหลักในการเดินสายสายเคเบิลไฟเบอร์ ADSS คือความต่อเนื่องของเส้นทาง-หากเส้นทางทางอากาศต้องใช้ส่วนใต้ดินที่สั้น การใช้สายเคเบิลประเภทเดียวกันจะช่วยลดความยุ่งยากในการจัดเก็บและการต่อสาย

สามารถติดตั้งสาย ADSS กับตัวนำไฟฟ้าแรงสูง-ได้ใกล้แค่ไหน

ระยะการแยกขึ้นอยู่กับอัตราแรงดันไฟฟ้าของสายเคเบิลและแรงดันไฟฟ้าของสาย แนวปฏิบัติทางอุตสาหกรรมรักษาระยะห่างอย่างน้อย 3-5 เมตรสำหรับแรงดันไฟฟ้าในการกระจาย (สูงถึง 69kV) และ 5-10 เมตรสำหรับแรงดันไฟฟ้าในการส่ง (110kV ขึ้นไป) เป้าหมายคือการวางตำแหน่งสายเคเบิลไฟเบอร์ ADSS โดยที่ความแรงของสนามไฟฟ้ายังคงอยู่ต่ำกว่าเกณฑ์ความต้านทานการติดตามของปลอก การคำนวณทางวิศวกรรมจะพิจารณารูปทรงของทาวเวอร์ การกำหนดค่าตัวนำเฟส และจุดแขวนสายเคเบิล เพื่อกำหนดความแรงของสนามที่พื้นผิวสายเคเบิล สาธารณูปโภคบางแห่งกำหนดให้มีการแยกที่ใหญ่ขึ้นเนื่องจากระยะขอบด้านความปลอดภัยเกินกว่าข้อกำหนดทางไฟฟ้าขั้นต่ำ

อะไรทำให้สายเคเบิล ADSS ล้มเหลวก่อนเวลาอันควร

คลื่นแห้ง-จากการติดตามทางไฟฟ้าทำให้เกิดความล้มเหลวอย่างมากในสภาพแวดล้อม-แรงดันไฟฟ้าสูง สิ่งเหล่านี้เกิดขึ้นเมื่อสายไฟเบอร์ ADSS แขวนอยู่ในสนามไฟฟ้าแรงสูงโดยไม่มีปลอกต้านทานการติดตาม-ที่เพียงพอ ความล้มเหลวทางกลไกเกิดจากการเกินความยาวช่วงที่กำหนด การติดตั้งฮาร์ดแวร์ไม่เพียงพอ หรือ-ความล้าจากการสั่นสะเทือนของลมในช่วงยาวที่ไม่รองรับ น้ำที่ซึมผ่านจุดประกบที่เสียหายหรือการเจาะทะลุของแจ็คเก็ตจะค่อยๆ ลดคุณภาพการส่งผ่านของไฟเบอร์ การติดตั้งที่ไม่เหมาะสม-แรงดึงที่มากเกินไป การโค้งงอ หรือสายเคเบิลที่บิดเบี้ยว-ทำให้เกิดความเสียหายแฝงที่จะเกิดขึ้นหลายเดือนหรือหลายปีให้หลัง

สาย ADSS จำเป็นต้องมีเครื่องมือพิเศษในการติดตั้งหรือไม่?

เครื่องมือติดตั้งไฟเบอร์ออปติกมาตรฐานเพียงพอสำหรับงานส่วนใหญ่ แต่อุปกรณ์เฉพาะของ ADSS- บางอย่างก็ช่วยปรับปรุงผลลัพธ์ได้ บล็อกร้อยสายที่ออกแบบมาสำหรับเส้นผ่านศูนย์กลางของสายเคเบิล ADSS ช่วยป้องกันความเสียหายของแจ็คเก็ตระหว่างการดึง ที่จับดึงลวดตาข่ายที่มีเส้นผ่านศูนย์กลางที่เหมาะสมจะกระจายแรงตึงไปยังชั้นอะรามิดโดยไม่ทำให้แจ็คเก็ตได้รับแรงมากเกินไป ตัวปรับความตึงและตัวดึงที่มีการควบคุมแรงดึงคงที่-จะช่วยป้องกันแรงกระชากที่เป็นอันตราย อุปกรณ์ทดสอบ OTDR จะตรวจสอบความสมบูรณ์ของไฟเบอร์หลังการติดตั้ง- เครื่องมือติดตั้งฮาร์ดแวร์เฉพาะทางช่วยให้มั่นใจได้ว่าฮาร์ดแวร์ระบบกันสะเทือนและแรงดึงจะติดตั้งอย่างถูกต้องโดยไม่ทำให้สายเคเบิลเสียหาย แม้ว่าจะสามารถดำเนินการด้นสดด้วยเครื่องมืออเนกประสงค์-ได้ แต่อุปกรณ์เฉพาะจะช่วยลดเวลาในการติดตั้งและอัตราข้อผิดพลาด

ประเด็นสำคัญ

สายไฟเบอร์ ADSS กำจัดส่วนประกอบที่เป็นโลหะเพื่อให้สามารถติดตั้งได้อย่างปลอดภัยใกล้กับสายไฟฟ้าแรงสูง- โดยไม่มีอันตรายจากการนำไฟฟ้า

การออกแบบที่รองรับตัวเอง-ใช้ส่วนเสริมความแข็งแรงของเส้นใยอะรามิด ซึ่งช่วยให้สายเคเบิลสามารถขยายได้ไกลถึง 1,500 เมตรระหว่างโครงสร้างโดยไม่ต้องใช้สายส่ง

โครงสร้างสองประเภทรองรับการใช้งานที่แตกต่างกัน: การออกแบบท่อกลางสำหรับช่วงที่สั้นกว่า (สูงถึง 300 ม.) โดยมีจำนวนเส้นใยน้อยกว่า และการออกแบบท่อตีเกลียวสำหรับช่วงที่ยาวขึ้นด้วยเส้นใยมากถึง 288 เส้น

การติดตามทางไฟฟ้าจากคลื่นความถี่แห้ง-แสดงถึงโหมดความล้มเหลวหลักในสภาพแวดล้อมการส่งสัญญาณ โดยต้องใช้ปลอกหุ้มพิกัดแรงดันไฟฟ้าที่เหมาะสม- และการจัดวางอย่างระมัดระวังภายในสนามไฟฟ้า

คุณภาพการติดตั้งในขั้นวิกฤตนั้นขึ้นอยู่กับการควบคุมแรงดึง (ไม่เกิน 600 ปอนด์) การติดตั้งฮาร์ดแวร์ที่เหมาะสม การคำนวณการหย่อนที่แม่นยำ และ-การทดสอบ OTDR หลังการติดตั้ง

การคาดการณ์การเติบโตของตลาดบ่งชี้ว่า CAGR 6-14% จนถึงปี 2576 ได้แรงหนุนจากการขยายบรอดแบนด์ในชนบท การปรับปรุงกริดสาธารณูปโภคให้ทันสมัย ​​และการใช้งานกริดอัจฉริยะที่ต้องใช้โครงสร้างพื้นฐานเคเบิลไฟเบอร์ ADSS
