ชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเองจะใช้เมื่อสายแพตช์มาตรฐานไม่สามารถจับคู่เส้นทาง อินเทอร์เฟซของตัวเชื่อมต่อ จำนวนไฟเบอร์ สภาพแวดล้อมการติดตั้ง หรือข้อกำหนดในการทดสอบของโครงการเครือข่ายได้อย่างสมบูรณ์ สำหรับการเชื่อมต่อแบบแร็ค-ถึง-แบบธรรมดา จัมเปอร์แบบปิด-ชั้นวาง-อาจจะเพียงพอแล้ว สำหรับระบบหลักศูนย์ข้อมูล การเปิดตัว FTTH เส้นทางกลางแจ้ง ตู้อุตสาหกรรม หรือลิงก์ MPO/MTP ที่มีความหนาแน่นสูง- ชุดประกอบที่สร้างขึ้นเอง-มักจะช่วยให้ทีมติดตั้งควบคุมได้ดีขึ้นก่อนที่สายเคเบิลจะไปถึงไซต์งาน

คู่มือนี้จะอธิบายวิธีการเลือกสายไฟเบอร์ออปติกแบบกำหนดเองและการประกอบ สิ่งที่ส่งผลต่อต้นทุนและเวลาในการผลิต ข้อมูลจำเพาะใดที่สำคัญที่สุด และข้อมูลใดที่ต้องเตรียมก่อนขอใบเสนอราคา

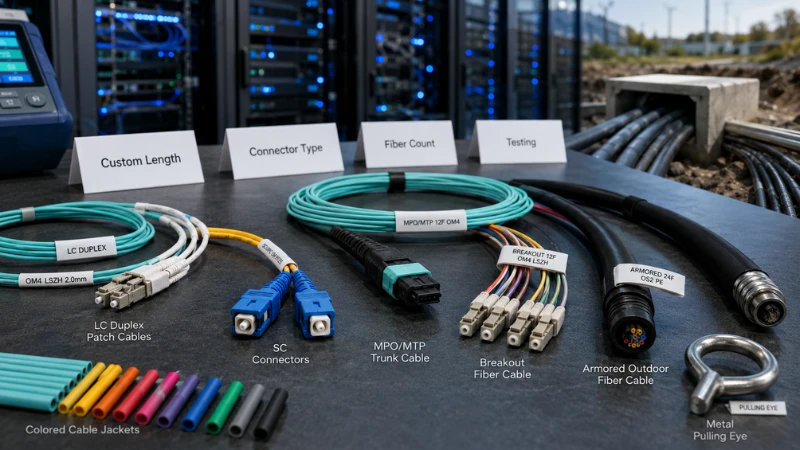

ชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเองคืออะไร?

ชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเองเป็นโซลูชันเคเบิล-ที่สร้างไว้ล่วงหน้าซึ่งผลิตขึ้นเพื่อให้ตรงกับข้อกำหนดเครือข่ายเฉพาะ แทนที่จะเลือกเฉพาะความยาวมาตรฐานและตัวเชื่อมต่อรวมกัน ผู้ซื้อสามารถระบุโหมดไฟเบอร์ ประเภทของตัวเชื่อมต่อ ความยาวสายเคเบิล จำนวนไฟเบอร์ วัสดุหุ้ม รูปแบบการแยกส่วน ขั้ว การติดฉลาก บรรจุภัณฑ์ และข้อกำหนดในการทดสอบ

ชุดประกอบแบบกำหนดเองอาจรวมถึงสายแพตช์ดูเพล็กซ์ ชุดไฟเบอร์หลาย- ชุดสาย MPO/MTP สายแยก สายพ่วง-แบบปลายสายก่อนต่อสาย สายกลางแจ้งหุ้มเกราะ หรือ-ชุดสายเคเบิลเฉพาะของโครงการ จุดประสงค์คือไม่ทำให้สายเคเบิลซับซ้อนเกินความจำเป็น จุดประสงค์เพื่อให้สายเคเบิลเหมาะสมกับสภาพการติดตั้งจริง

สำหรับการอ้างอิงผลิตภัณฑ์มาตรฐาน ผู้ซื้อสามารถตรวจสอบได้ชุดสายเคเบิลใยแก้วนำแสงและเปรียบเทียบกับความต้องการเค้าโครง เส้นทาง และประสิทธิภาพของโครงการ

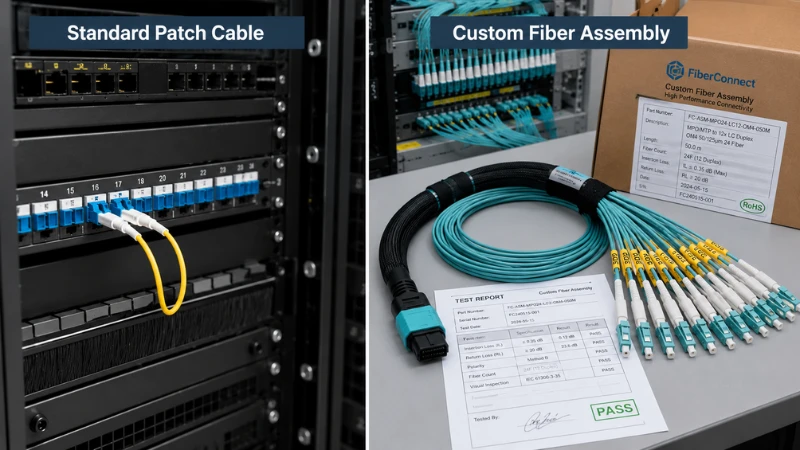

ชุดไฟเบอร์แบบกำหนดเองเทียบกับสายแพทช์มาตรฐาน

การตัดสินใจขั้นแรกคือโครงการต้องการชุดประกอบแบบกำหนดเองจริงๆ หรือไม่ โดยทั่วไปสายแพตช์มาตรฐานจะเพียงพอสำหรับการเชื่อมต่อภายในอาคารที่สั้นและเรียบง่าย การประกอบแบบกำหนดเองจะมีค่ามากขึ้นเมื่อสายเคเบิลเป็นส่วนหนึ่งของโครงสร้างพื้นฐานที่วางแผนไว้ ลิงก์ที่มีความหนาแน่นสูง- เส้นทางกลางแจ้ง หรือโครงการที่การยกเลิกภาคสนามอาจเพิ่มความเสี่ยงหรือความล่าช้า

เช่น เรื่องสั้นชุดสายเคเบิลดูเพล็กซ์ LC ถึง LCภายในตู้อาจไม่จำเป็นต้องมีการออกแบบพิเศษ ลำตัวกลางแจ้งที่ทำจากไฟเบอร์ 24 เส้นพร้อมขากิ่ง อุปกรณ์ป้องกันการดึง ป้ายพอร์ต และรายงานผลการทดสอบ ไม่ควรถือเป็นคำสั่งสายแพทช์ธรรมดา

เหตุใดจึงเลือกชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเอง

เหตุผลที่สำคัญที่สุดในการเลือกชุดประกอบแบบกำหนดเองคือการควบคุม สายเคเบิลที่ระบุอย่างดี-ช่วยลดความไม่แน่นอนในการกำหนดเส้นทาง การเชื่อมต่อ การทดสอบ การติดฉลาก และการติดตั้ง นอกจากนี้ยังช่วยหลีกเลี่ยง-การทำงานภาคสนามในนาทีสุดท้ายเมื่อกำหนดการของโครงการแน่นอยู่แล้ว

การติดตั้งเร็วขึ้นด้วยสายเคเบิลแบบต่อสายล่วงหน้า-

สายเคเบิลไฟเบอร์ออปติกปลายสายล่วงหน้า-มาพร้อมกับตัวเชื่อมต่อที่ติดตั้งและทดสอบแล้ว ซึ่งจะช่วยลดงานยุติภาคสนามและให้เส้นทางแก่ผู้ติดตั้งที่สะอาดยิ่งขึ้น: เดินสายเคเบิล เชื่อมต่อปลาย ตรวจสอบลิงก์ และบันทึกผลลัพธ์

สิ่งนี้มีประโยชน์สำหรับการเชื่อมโยงตู้ศูนย์ข้อมูล ห้องโทรคมนาคม จุดเชื่อมต่อ FTTH การเดินสายเคเบิลแกนหลักขององค์กร ตู้ควบคุมอุตสาหกรรม และการขยายเครือข่ายกลางแจ้ง ในโครงการเหล่านี้ ต้นทุนของความล่าช้า การแก้ไขปัญหา และการทำงานซ้ำอาจสูงกว่าส่วนต่างราคาระหว่างสายเคเบิลมาตรฐานและชุดประกอบแบบกำหนดเองที่ระบุอย่างเหมาะสม

เหมาะสมกว่าสำหรับเค้าโครงเครือข่ายที่ซับซ้อน

เส้นทางไฟเบอร์หลายเส้นทางไม่เป็นเส้นตรง สายเคเบิลอาจผ่านถาด ท่อ ไรเซอร์ ตู้ แผงแพทช์ ห้องอุปกรณ์ หรือทางเดินกลางแจ้ง ส่วนประกอบแบบกำหนดเองช่วยให้ผู้ซื้อสามารถกำหนดความยาวที่แน่นอน ความหย่อน ความยาวขาแยก ปลายตัวเชื่อมต่อ ประเภทแจ็คเก็ต และลำดับฉลากก่อนการผลิต

สำหรับโครงการศูนย์ข้อมูล แอสเซมบลีแบบกำหนดเองมักจะเป็นส่วนหนึ่งของแผนการเชื่อมต่อที่กว้างขึ้น หากแอปพลิเคชันของคุณเกี่ยวข้องกับการสลับความหนาแน่นสูง- ตู้เซิร์ฟเวอร์ หรือโมดูลออปติคัล ก็คุ้มค่าที่จะตรวจสอบโซลูชันการเชื่อมต่อศูนย์ข้อมูลก่อนที่จะเลือกประเภทตัวเชื่อมต่อและจำนวนไฟเบอร์

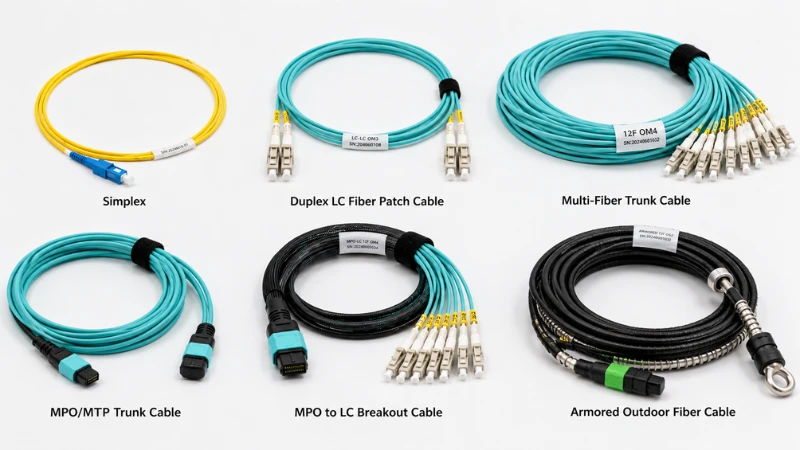

ประเภทหลักของชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเอง

ประเภทการประกอบที่เหมาะสมขึ้นอยู่กับการใช้งาน พื้นที่ ระยะการส่งข้อมูล เส้นทางสายเคเบิล และอินเทอร์เฟซของอุปกรณ์ หมวดหมู่ต่อไปนี้ครอบคลุม com ส่วนใหญ่

ความต้องการของโครงการจันทร์

ชุดสายแพทช์ไฟเบอร์ Simplex และ Duplex

แอสเซมบลี Simplex ใช้ไฟเบอร์เดียว แอสเซมบลีดูเพล็กซ์ใช้เส้นใยสองเส้นและเป็นเรื่องธรรมดาสำหรับการเชื่อมต่อแบบสองทิศทาง มักใช้สำหรับการแพตช์ระหว่างแผง สวิตช์ โมดูลออปติคัล และอุปกรณ์เครือข่าย

ตัวเชื่อมต่อ LC เป็นตัวเชื่อมต่อทั่วไปที่จำเป็นต้องมีการแพตช์ความหนาแน่นสูง- ตัวเชื่อมต่อ SC มักพบในสภาพแวดล้อมโทรคมนาคม เครือข่ายการเข้าถึง และ FTTH สำหรับลิงก์ที่ใช้ SC- กชุดสายเคเบิลดูเพล็กซ์ SC ถึง SCอาจเหมาะสมกว่าชุดประกอบ LC เมื่อตรงกับอินเทอร์เฟซอุปกรณ์ที่ติดตั้ง

ชุดสายเคเบิลไฟเบอร์แบบหลาย-

ชุดประกอบไฟเบอร์หลาย-รวมไฟเบอร์หลายตัวไว้ในโครงสร้างสายเคเบิลเส้นเดียว มีประโยชน์เมื่อต้องมีการเชื่อมโยงหลายเส้นทางเข้าด้วยกันระหว่างตู้ แผงแพทช์ หรือพื้นที่อุปกรณ์ เมื่อเปรียบเทียบกับสายแพตช์แต่ละสายแล้ว ชุดประกอบไฟเบอร์หลาย-สามารถปรับปรุงการจัดการสายเคเบิลและลดความแออัดของทางเดินได้

สำหรับโครงการที่ต้องการการเชื่อมต่อ LC หรือ SC หลายรายการจากเส้นทางเดียว ผู้ซื้อควรยืนยันจำนวนเส้นใย วิธีการแยก ความยาวของขา ลำดับตัวเชื่อมต่อ และการติดฉลากก่อนการผลิต

ชุดสายเคเบิล MPO/MTP Trunk และ Breakout

แอสเซมบลี MPO/MTP ถูกใช้เมื่อจำเป็นต้องเชื่อมต่อไฟเบอร์หลายตัวผ่านอินเทอร์เฟซขนาดกะทัดรัด สิ่งเหล่านี้พบได้ทั่วไปในเครือข่ายความหนาแน่นสูง- การเดินสายแกนหลักของศูนย์ข้อมูล เส้นทางการโยกย้าย 40G/100G/400G และระบบการเดินสายที่มีโครงสร้างซึ่งการแมปพื้นที่และพอร์ตมีความสำคัญ

ผู้ซื้อสามารถเปรียบเทียบได้ผลิตภัณฑ์เอ็มพีโอ/เอ็มทีพีเมื่อวางแผนการเดินสายที่มีความหนาแน่นสูง- หากลิงก์จำเป็นต้องกระจายออกจากอินเทอร์เฟซ MPO ไปยังพอร์ต LC หลายพอร์ตสายจัมเปอร์ไฟเบอร์ออปติก MPO ถึง LCอาจเป็นโครงสร้างที่ถูกต้อง

ต้องยืนยันขั้วก่อนสั่งซื้อชุดประกอบ MPO/MTP มาตรฐานต่างๆ เช่นANSI/TIA-568.3-Eระบุข้อกำหนดด้านประสิทธิภาพ การทดสอบ การวัด และขั้วไฟฟ้าของสายเคเบิลใยแก้วนำแสง หากขั้วไม่ถูกต้อง เส้นทางการส่งและรับอาจไม่สอดคล้องกันอย่างถูกต้อง แม้ว่าสายเคเบิลจะดูถูกต้องตามสภาพทางกายภาพก็ตาม

การฝ่าวงล้อม ชุดเกราะ กลางแจ้ง การฝังศพ และการประกอบทางอากาศ

บางโครงการต้องการมากกว่าการเปลี่ยนแปลงตัวเชื่อมต่อ สายเคเบิลอาจต้องมีการป้องกันทางกลไก ทนต่อรังสียูวี ทนความชื้น การป้องกันสัตว์ฟันแทะ หรือโครงสร้างที่สามารถดึงผ่านท่อหรือทางเดินกลางแจ้งได้

สำหรับการกระจายภายในอาคารจากเส้นทางหลักไปยังจุดสิ้นสุดต่างๆสายเคเบิลใยแก้วนำแสงฝ่าวงล้อมสามารถทำให้การแยกสาขาง่ายขึ้น สำหรับเส้นทางรถไฟใต้ดินสายเคเบิลใยแก้วนำแสงฝังโดยตรงอาจจำเป็น สำหรับเส้นทาง-เสาถึง-เสาหรือ-เสาค้ำด้วยตนเองสายเคเบิลใยแก้วนำแสงทางอากาศควรพิจารณาแทนสายเคเบิลภายในอาคารมาตรฐาน

วิธีจับคู่ประเภทสายเคเบิลกับการใช้งาน

วิธีปฏิบัติจริงในการเลือกชุดประกอบแบบกำหนดเองคือการเริ่มต้นด้วยสถานการณ์การติดตั้ง ไม่ใช่ตัวเชื่อมต่อ ตัวเชื่อมต่อเดียวกันอาจมีการทำงานแตกต่างออกไปมากเมื่อใช้ในชั้นวางที่สะอาด ท่อกลางแจ้ง หรือลำต้น MPO ที่มีความหนาแน่นสูง-

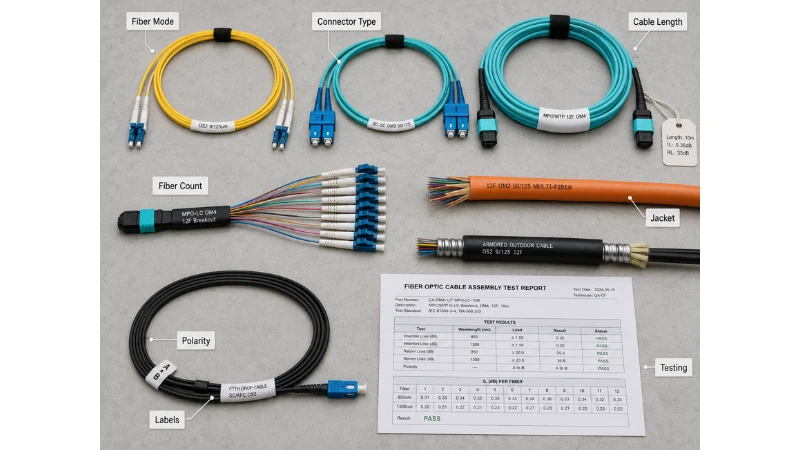

ข้อมูลจำเพาะที่สำคัญในการตัดสินใจก่อนสั่งซื้อ

ข้อกำหนดที่ชัดเจนทำให้การเสนอราคาเร็วขึ้นและลดโอกาสที่จะเกิดข้อผิดพลาดในการผลิต หากซัพพลายเออร์ต้องเดาเกรดของไฟเบอร์ การขัดเงาของตัวเชื่อมต่อ ขั้วไฟฟ้า หรือเส้นทางเคเบิล ราคาแรกอาจไม่สะท้อนถึงข้อกำหนดของโครงการจริง

โหมดไฟเบอร์: โหมดเดี่ยวกับมัลติโหมด

โดยปกติแล้วไฟเบอร์โหมดเดี่ยวจะถูกเลือกสำหรับระยะการส่งข้อมูลที่ยาวขึ้น เครือข่ายโทรคมนาคม ลิงก์มหาวิทยาลัย การเชื่อมต่อระหว่างศูนย์ข้อมูล และแอปพลิเคชันที่การเติบโตของแบนด์วิดท์ในอนาคตเป็นสิ่งสำคัญ โดยทั่วไปแล้วมัลติโหมดไฟเบอร์จะใช้สำหรับการเชื่อมต่อที่สั้นกว่าภายในอาคาร ห้องอุปกรณ์ และศูนย์ข้อมูล

สมาคมไฟเบอร์ออปติกอธิบายประเภทไฟเบอร์ออปติกกว้าง ๆ สองประเภทในนั้นคู่มืออ้างอิงใยแก้วนำแสง. ในเงื่อนไขการจัดซื้อ ประเด็นสำคัญนั้นง่ายมาก: เลือกโหมดไฟเบอร์ตามอุปกรณ์ที่ติดตั้ง ประเภทตัวรับส่งสัญญาณ ระยะทาง และมาตรฐานเครือข่ายที่มีอยู่ อย่าผสมโหมดเดี่ยวและมัลติโหมด เว้นแต่ว่าการออกแบบเครือข่ายจะรองรับการรวมกันนั้นโดยเฉพาะ

หากโครงการของคุณต้องการลิงก์ระดับ-ทางไกลหรือของผู้ให้บริการ- โปรดตรวจสอบไฟเบอร์โหมดเดี่ยว-ตัวเลือก สำหรับศูนย์ข้อมูลภายในอาคารและลิงค์องค์กรมัลติไฟเบอร์อาจเหมาะสมเมื่ออุปกรณ์ การเข้าถึง และข้อกำหนดแบนด์วิธตรงกัน

ประเภทตัวเชื่อมต่อและโปแลนด์

ประเภทตัวเชื่อมต่อควรตรงกับอินเทอร์เฟซอุปกรณ์และการออกแบบแผงแพทช์ LC นั้นพบได้ทั่วไปในสภาพแวดล้อม-แร็คที่มีความหนาแน่นสูง SC ใช้กันอย่างแพร่หลายในเครือข่ายโทรคมนาคมและ FTTH FC และ ST อาจปรากฏในระบบเก่า สภาพแวดล้อมการทดสอบ หรือการใช้งานทางอุตสาหกรรมที่เฉพาะเจาะจง MPO/MTP ถูกใช้เมื่อต้องเชื่อมต่อไฟเบอร์จำนวนมากผ่านอินเทอร์เฟซขนาดกะทัดรัดเดียว

ประเภทโปแลนด์ก็มีความสำคัญเช่นกัน ตัวเชื่อมต่อ UPC เป็นเรื่องธรรมดาในลิงก์การสื่อสารข้อมูลจำนวนมาก ตัวเชื่อมต่อ APC มักใช้เมื่อต้องการการสะท้อนที่ต่ำกว่า โดยเฉพาะอย่างยิ่งในลิงก์ออปติคอลที่เกี่ยวข้องกับ FTTH, PON และวิดีโอ- ควรยืนยันตัวเชื่อมต่อและประเภทการขัดเงาร่วมกัน ไม่ถือว่าเป็นรายละเอียดที่แยกจากกัน

การนับจำนวนไฟเบอร์และการสร้างสายเคเบิล

จำนวนไฟเบอร์ควรตรงกับลิงก์ปัจจุบันและการขยายในอนาคตที่สมเหตุสมผล สายไฟเบอร์ดูเพล็กซ์สอง-อาจเพียงพอสำหรับการเชื่อมต่อแบบธรรมดา ชุดประกอบไฟเบอร์ 12-, ไฟเบอร์ 24-, ไฟเบอร์ 48 หรือจำนวนที่สูงกว่าอาจดีกว่าสำหรับสายเคเบิลแกนหลักหรือการติดตั้งที่มีความหนาแน่นสูง

โครงสร้างสายเคเบิลควรสอดคล้องกับเส้นทาง สายเคเบิลที่มีบัฟเฟอร์แน่น-มักใช้ในอาคาร โครงสร้างท่อหลวมเป็นเรื่องปกติในสายเคเบิลกลางแจ้งหรือสายยาว- สายแพรองรับความหนาแน่นของไฟเบอร์สูง สายเคเบิลแยกช่วยลดความยุ่งยากในการกำหนดเส้นทางไปยังจุดสิ้นสุดหลายจุด สายเคเบิลหุ้มเกราะป้องกันความเครียดทางกล

ความยาว ความหย่อน และสภาพเส้นทาง

ความยาวสายเคเบิลควรขึ้นอยู่กับเส้นทางจริง ไม่ใช่ระยะห่าง{0}}เส้นตรงระหว่างอุปกรณ์ รวมการกำหนดเส้นทางถาดสายเคเบิล ทางเข้าตู้ ลูปบริการ การหย่อนเพื่อการบำรุงรักษา และการเปลี่ยนแปลงเส้นทางแนวตั้งหรือแนวนอน

สำหรับสายเคเบิลที่มีจำนวน-ไฟเบอร์-สูงหรือสายเคเบิลกลางแจ้ง ให้ยืนยันรัศมีการโค้งงอ ทิศทางการดึง ข้อกำหนดในการดึง การบรรจุหีบห่อ และเส้นทางการติดตั้งก่อนการผลิต รายละเอียดเหล่านี้อาจส่งผลต่อทั้งความสามารถในการผลิตและความสำเร็จในการติดตั้ง

ขั้ว รูปแบบการฝ่าวงล้อม และการติดฉลาก

ขั้วเป็นสิ่งสำคัญสำหรับระบบดูเพล็กซ์และ MPO/MTP รูปแบบการแยกส่วนมีความสำคัญไม่แพ้กันเมื่อสายเคเบิลหลักเส้นหนึ่งแยกออกเป็นขาขั้วต่อหลายขา ซัพพลายเออร์ควรทราบลำดับตัวเชื่อมต่อ ความยาวของขา การป้องกัน-การป้องกันออก หมายเลขพอร์ต และรูปแบบฉลากก่อนการผลิต

หากชุดประกอบได้รับการติดตั้งโดยทีมงานภาคสนามที่ไม่ได้ออกแบบสายเคเบิล ป้ายที่ชัดเจนสามารถป้องกันชั่วโมงการติดตามและการแก้ไขปัญหาได้

สิ่งที่ส่งผลต่อต้นทุนของชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเอง?

ต้นทุนของชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเองขึ้นอยู่กับวัสดุ ความซับซ้อนของตัวเชื่อมต่อ แรงงาน การทดสอบ บรรจุภัณฑ์ และข้อกำหนดในการจัดส่ง ความยาวมีความสำคัญ แต่ก็ไม่ค่อยเป็นเพียงปัจจัยเดียวเท่านั้น

กำหนดเวลารอคอยสินค้าอย่างไร

โดยปกติระยะเวลารอคอยสินค้าจะพิจารณาจากความชัดเจนของข้อกำหนด ความพร้อมของวัสดุ ความซับซ้อนในการผลิต และข้อกำหนดในการทดสอบ ชุดประกอบ LC duplex ทั่วไปที่ทำจากส่วนประกอบมาตรฐานสามารถเคลื่อนที่ได้เร็วกว่าสายเคเบิลแยก MPO กลางแจ้งแบบพิเศษพร้อมป้ายกำกับที่กำหนดเองและเอกสารโครงการ

ขั้นตอนการผลิตเชิงปฏิบัติ

1. ตรวจสอบข้อกำหนด:ซัพพลายเออร์จะตรวจสอบโหมดไฟเบอร์ ประเภทของตัวเชื่อมต่อ ความยาว จำนวนไฟเบอร์ แจ็คเก็ต และการใช้งาน
2. การยืนยันการวาดภาพ:การประกอบที่ซับซ้อนอาจต้องมีการวาดสายเคเบิล โดยเฉพาะอย่างยิ่งสำหรับ MPO/MTP ข้อกำหนดการแยกส่วน การดึงห่วง และการติดฉลาก
3. การตรวจสอบวัสดุ:เส้นใยและตัวเชื่อมต่อมาตรฐานมักจะเข้าถึงแหล่งที่มาได้เร็วกว่าวัสดุที่ไม่ธรรมดาหรือโครงสร้างพิเศษ
4. การผลิตและการสิ้นสุด:สายเคเบิลถูกตัด เตรียม ปลาย ขัดเงา และประกอบตามการออกแบบที่ได้รับการยืนยัน
5. การตรวจสอบและทดสอบ:ส่วนประกอบได้รับการตรวจสอบประสิทธิภาพด้านแสง ขั้ว ความต่อเนื่อง และสภาพของตัวเชื่อมต่อตามที่ต้องการ
6. การติดฉลากและบรรจุภัณฑ์:ฉลาก รายงานผลการทดสอบ ม้วน บรรจุภัณฑ์ป้องกัน หรือกล่องเฉพาะของโครงการ-จะต้องเตรียมก่อนการจัดส่ง

สำหรับโครงการเร่งด่วน วิธีที่เร็วที่สุดในการลดความล่าช้าคือการจัดเตรียม RFQ ที่สมบูรณ์ตั้งแต่เริ่มต้น ขั้วที่ขาดหายไป ประเภทแจ็คเก็ตที่ไม่แน่นอน ความยาวเส้นทางที่ไม่ชัดเจน หรือรายละเอียดการแบ่งที่ไม่สมบูรณ์อาจทำให้การอนุมัติช้าลงก่อนที่จะเริ่มการผลิตด้วยซ้ำ

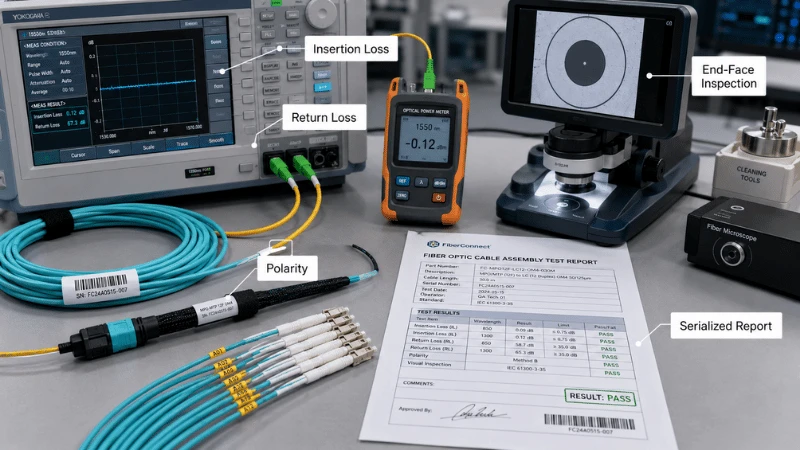

การทดสอบและเอกสารประกอบ: สิ่งที่ต้องถาม

การทดสอบควรตรงกับระดับความเสี่ยงของโครงการ สายแพทช์คอดในร่มแบบธรรมดาอาจต้องการเพียงการตรวจสอบมาตรฐานและการตรวจสอบประสิทธิภาพขั้นพื้นฐานเท่านั้น ลำตัวของศูนย์ข้อมูล แกนหลักกลางแจ้ง หรือโปรเจ็กต์ที่มีข้อกำหนดการยอมรับอย่างเป็นทางการอาจต้องมีเอกสารที่มีรายละเอียดเพิ่มเติม

รายการทั่วไป ได้แก่ การทดสอบการสูญเสียการแทรก การทดสอบการสูญเสียกลับ การตรวจสอบขั้ว การทดสอบความต่อเนื่อง -การตรวจสอบใบหน้าส่วนท้าย และรายงานการทดสอบแบบอนุกรม ที่การทดสอบสายเคเบิลใยแก้วนำแสงควรยืนยันกระบวนการก่อนการผลิตเมื่อจะใช้ชุดประกอบในโครงสร้างพื้นฐานที่สำคัญ

ความสะอาดของตัวเชื่อมต่อก็มีความสำคัญเช่นกัน มาตรฐานไออีซีIEC 61300-3-35ระบุข้อกำหนดในการตรวจสอบเศษ รอยขีดข่วน และข้อบกพร่องที่ปลายขั้วต่อไฟเบอร์ออปติก

ใบหน้า ในทางปฏิบัติ ตัวเชื่อมต่อที่สะอาดและได้รับการตรวจสอบอย่างเหมาะสมจะช่วยลดปัญหาการเชื่อมต่อที่หลีกเลี่ยงได้ระหว่างการติดตั้ง

วิธีการเลือกชุดประกอบไฟเบอร์แบบกำหนดเองที่เหมาะสม

ใช้ขั้นตอนต่อไปนี้ก่อนทำการสั่งซื้อ

ขั้นตอนที่ 1: กำหนดแอปพลิเคชัน

เริ่มต้นด้วยสภาพแวดล้อมการติดตั้ง สายเคเบิลสำหรับศูนย์ข้อมูล ห้องโทรคมนาคม เครือข่าย FTTH แกนหลักขององค์กร ไซต์อุตสาหกรรม ท่อกลางแจ้ง ทางอากาศ หรือเส้นทางฝังโดยตรงหรือไม่ แอปพลิเคชันจะกำหนดโครงสร้างสายเคเบิลก่อนที่จะเลือกตัวเชื่อมต่อด้วยซ้ำ

ขั้นตอนที่ 2: ยืนยันระยะทาง แบนด์วิธ และอุปกรณ์

ระยะการส่งข้อมูลและแบนด์วิธช่วยพิจารณาว่าไฟเบอร์โหมดเดี่ยวหรือมัลติโหมดเหมาะสมหรือไม่ อินเทอร์เฟซของอุปกรณ์และประเภทตัวรับส่งสัญญาณจะต้องตรงกับไฟเบอร์ที่เลือกด้วย สายเคเบิลที่มีความผิดปกติด้านการมองเห็นสำหรับตัวรับส่งสัญญาณจะไม่ได้รับการแก้ไขโดยการเลือกยี่ห้อแจ็คเก็ตหรือตัวเชื่อมต่อที่ดีกว่า

ขั้นตอนที่ 3: เลือกประเภทตัวเชื่อมต่อและจำนวนไฟเบอร์

จับคู่ขั้วต่อกับอุปกรณ์และแผงแพทช์ จากนั้นเลือกจำนวนไฟเบอร์ที่รองรับการใช้งานในปัจจุบันและการขยายตัวที่เหมาะสม สำหรับเครือข่ายความหนาแน่นสูง- MPO/MTP อาจลดความแออัดของสายเคเบิล สำหรับการแพตช์อุปกรณ์อย่างง่าย แอสเซมบลี LC หรือ SC duplex อาจจัดการได้ง่ายกว่า

ขั้นตอนที่ 4: จับคู่แจ็คเก็ตกับสิ่งแวดล้อม

เส้นทางในร่ม กลางแจ้ง ทางอากาศ การฝังศพ และเส้นทางอุตสาหกรรมมีความเสี่ยงที่แตกต่างกัน เลือกเสื้อแจ็คเก็ตและระดับการป้องกันตามความชื้น การสัมผัสรังสียูวี แรงดึง การโค้งงอ ระดับการติดไฟ ความเสี่ยงจากสัตว์ฟันแทะ และความเครียดเชิงกล สายเคเบิลที่มีราคาถูกแต่ไม่เข้ากับสภาพแวดล้อมอาจมีราคาแพงหลังจากการติดตั้งล้มเหลว

ขั้นตอนที่ 5: ยืนยันการวาด ฉลาก และรายงานการทดสอบ

สำหรับแอสเซมบลีที่ซับซ้อน อย่าอาศัยเพียงคำอธิบายอีเมลสั้นๆ เท่านั้น ขอภาพวาดเมื่อโปรเจ็กต์มีขั้ว MPO/MTP, ขาแยก, การแมปพอร์ต, การดึงทิศทางของตา, บรรจุภัณฑ์แบบม้วน หรือฉลากอนุกรม ยืนยันรายงานการทดสอบที่จำเป็นก่อนการผลิต

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

การเลือกโหมดไฟเบอร์โดยไม่ตรวจสอบเครือข่ายที่มีอยู่

ไฟเบอร์โหมดเดี่ยวและมัลติโหมดมีลักษณะทางแสงที่แตกต่างกัน ทางเลือกที่เหมาะสมขึ้นอยู่กับตัวรับส่งสัญญาณ ระยะทาง แบนด์วิธ และโครงสร้างพื้นฐานที่มีอยู่ หากโปรเจ็กต์เป็นส่วนขยายของเครือข่ายที่มีอยู่ ให้ตรวจสอบสิ่งที่ติดตั้งไว้แล้วก่อนสั่งซื้อชุดประกอบใหม่

ละเว้นขั้ว MPO/MTP

ขั้ว MPO/MTP เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของความสับสนในสายเคเบิลความหนาแน่นสูง- ประเภท A, ประเภท B, ประเภท C และวิธีการขั้วอื่น ๆ ส่งผลต่อการจัดตำแหน่งเส้นใยส่งและรับ ยืนยันวิธีการขั้วที่จำเป็นและแผนที่พอร์ตทุกครั้งก่อนสั่งซื้อ

การใช้สายเคเบิลภายในอาคารในเส้นทางกลางแจ้ง

สายเคเบิลภายในอาคารอาจไม่ทนทานต่อความชื้น การสัมผัสรังสียูวี สภาพการดึง หรือความเสียหายทางกล สำหรับเส้นทางกลางแจ้ง ให้เลือกโครงสร้างสายเคเบิลตามเส้นทางการติดตั้ง ไม่ใช่เฉพาะประเภทตัวเชื่อมต่อเท่านั้น

การสั่งซื้อโดยไม่ต้องใช้การวาดสายเคเบิล

ภาพวาดไม่จำเป็นเสมอไปสำหรับสายแพทช์คอดธรรมดา แต่ขอแนะนำอย่างยิ่งสำหรับมัลติ-ไฟเบอร์, การแตกหัก, MPO/MTP, กลางแจ้ง, ความยาว- ยาว หรือชุดประกอบที่ติดป้ายกำกับโครงการ- ป้องกันความเข้าใจผิดเกี่ยวกับปลายขั้วต่อ ความยาวกิ่ง ฉลาก ขั้ว และบรรจุภัณฑ์

การขอราคาต่ำสุดโดยไม่กำหนดการทดสอบ

หากใบเสนอราคารายการหนึ่งมีรายงานการทดสอบ การตรวจสอบขั้ว การตรวจสอบ-ใบหน้าขั้นสุดท้าย ฉลาก และบรรจุภัณฑ์ป้องกัน ในขณะที่อีกรายการไม่มี ราคาทั้งสองจะไม่เท่ากัน กำหนดข้อกำหนดการยอมรับก่อนเปรียบเทียบซัพพลายเออร์

รายการตรวจสอบ RFQ สำหรับชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเอง

• ก่อนที่จะขอใบเสนอราคา ให้เตรียมข้อมูลต่อไปนี้ให้มากที่สุดเท่าที่จะเป็นไปได้:
• การประยุกต์ใช้: ในร่ม กลางแจ้ง ศูนย์ข้อมูล FTTH อุตสาหกรรม ทางอากาศ ท่อ หรือการฝังศพโดยตรง
• โหมดไฟเบอร์: โหมดเดียวหรือมัลติโหมด
• เกรดไฟเบอร์: OS2, OM3, OM4, OM5 หรือข้อกำหนดของโครงการอื่น ๆ
• จำนวนไฟเบอร์
• ความยาวสายเคเบิล รวมถึงการหย่อนของเส้นทางและลูปบริการ
• ประเภทขั้วต่อที่ปลายแต่ละด้าน
• ประเภทโปแลนด์: UPC หรือ APC หากจำเป็น
• โครงสร้างสายเคเบิล: ดูเพล็กซ์ ลำตัว แหกคุก หุ้มเกราะ กลางแจ้ง ริบบิ้น ท่อบัฟเฟอร์ที่แน่น- หรือหลวม
• วัสดุของแจ็คเก็ตและระดับ
• ขั้ว MPO/MTP และประเภทพิน หากมี
• ความยาวขาทะลุและลำดับตัวเชื่อมต่อ ถ้ามี
• ข้อกำหนดการติดฉลากและหมายเลขพอร์ต
• ข้อกำหนดการทดสอบและรายงาน
• ข้อกำหนดด้านบรรจุภัณฑ์ รวมถึงม้วน ห่วงดึง หรือการบรรจุแยกแต่ละถุง
• ปริมาณและวันที่ส่งมอบเป้าหมาย
• ภาพวาด แผนภาพเครือข่าย หรือภาพถ่ายตัวอย่าง หากมี
• หากโครงการพร้อมสำหรับการตรวจสอบซัพพลายเออร์ ให้ส่งข้อกำหนด แบบร่าง และข้อกำหนดปริมาณผ่านทางหน้าการติดต่อเพื่อให้ทีมงานด้านเทคนิคสามารถยืนยันความเป็นไปได้ ขอบเขตการเสนอราคา และระยะเวลารอคอยสินค้า

สรุป: เลือกชุดประกอบรอบโครงการ ไม่ใช่แค่ตัวเชื่อมต่อ

ชุดสายเคเบิลไฟเบอร์ออปติกแบบกำหนดเองมีประโยชน์มากที่สุดเมื่อโครงการมีข้อกำหนดเฉพาะสำหรับความยาวเส้นทาง อินเทอร์เฟซของตัวเชื่อมต่อ จำนวนไฟเบอร์ สภาพแวดล้อมการติดตั้ง ขั้ว การติดฉลาก การทดสอบ หรือการส่งมอบ สายแพตช์มาตรฐานสามารถทำงานได้ดีกับการเชื่อมต่อภายในอาคารแบบธรรมดา แต่เครือข่ายที่ซับซ้อนจำเป็นต้องมีการวางแผนที่แม่นยำยิ่งขึ้น

ก่อนสั่งซื้อ ให้กำหนดการใช้งาน ยืนยันโหมดไฟเบอร์และประเภทตัวเชื่อมต่อ จับคู่โครงสร้างสายเคเบิลกับเส้นทาง ตรวจสอบขั้วและการติดฉลาก และตัดสินใจว่าต้องใช้เอกสารการทดสอบใด RFQ ที่ชัดเจนช่วยให้ซัพพลายเออร์เสนอราคาได้อย่างถูกต้อง และช่วยให้ทีมติดตั้งได้รับสายเคเบิลที่พร้อมสำหรับสภาพไซต์งานจริง
